[B_材料表_凡例定義]製図ビューの使用方法

＜質問＞

BooT.oneテンプレートのプロジェクトブラウザ内の、[ビュー(標準)] → [建築] → [設定用] → [製図ビュー] → [B_材料表_凡例定義]製図ビューの使用方法を教えてください。

＜解説＞

■使用用途

[B_材料表_凡例定義]製図ビューは、[シート(標準)] → [実施図] → [A] → [A0401 - 材料表]シートの[■凡例]を編集する際に使用します。

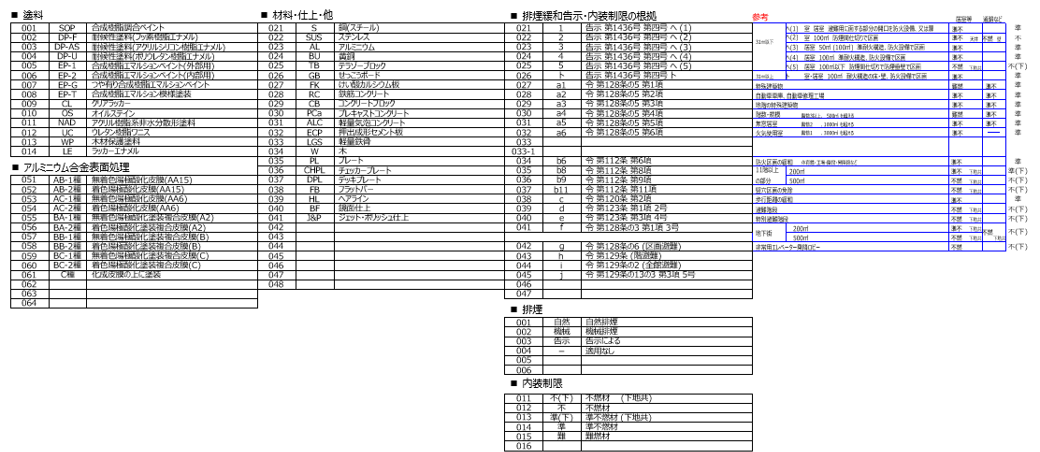

▼[B_材料表_凡例定義]製図ビュー

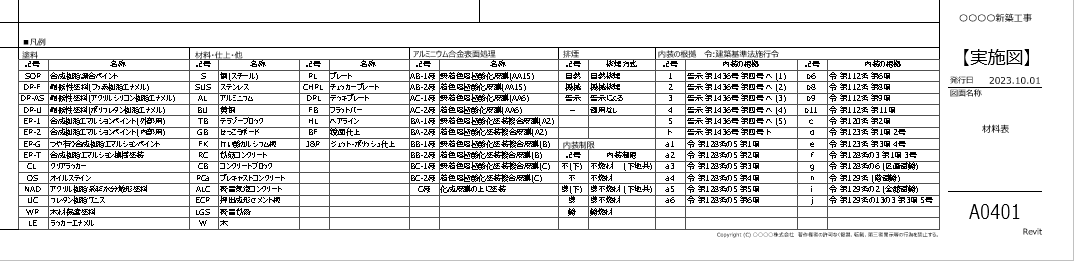

▼ [A0401 - 材料表]シート ■凡例

■使用方法

下記画像を参考に[B_材料表_凡例定義]製図ビューの該当する欄「記号」「項目名」を編集いただけますと、[A0401 - 材料表]シートの該当の欄に反映されます。

※「番号」については、集計表のフィルタに使用しているため、編集せずにお使いください。

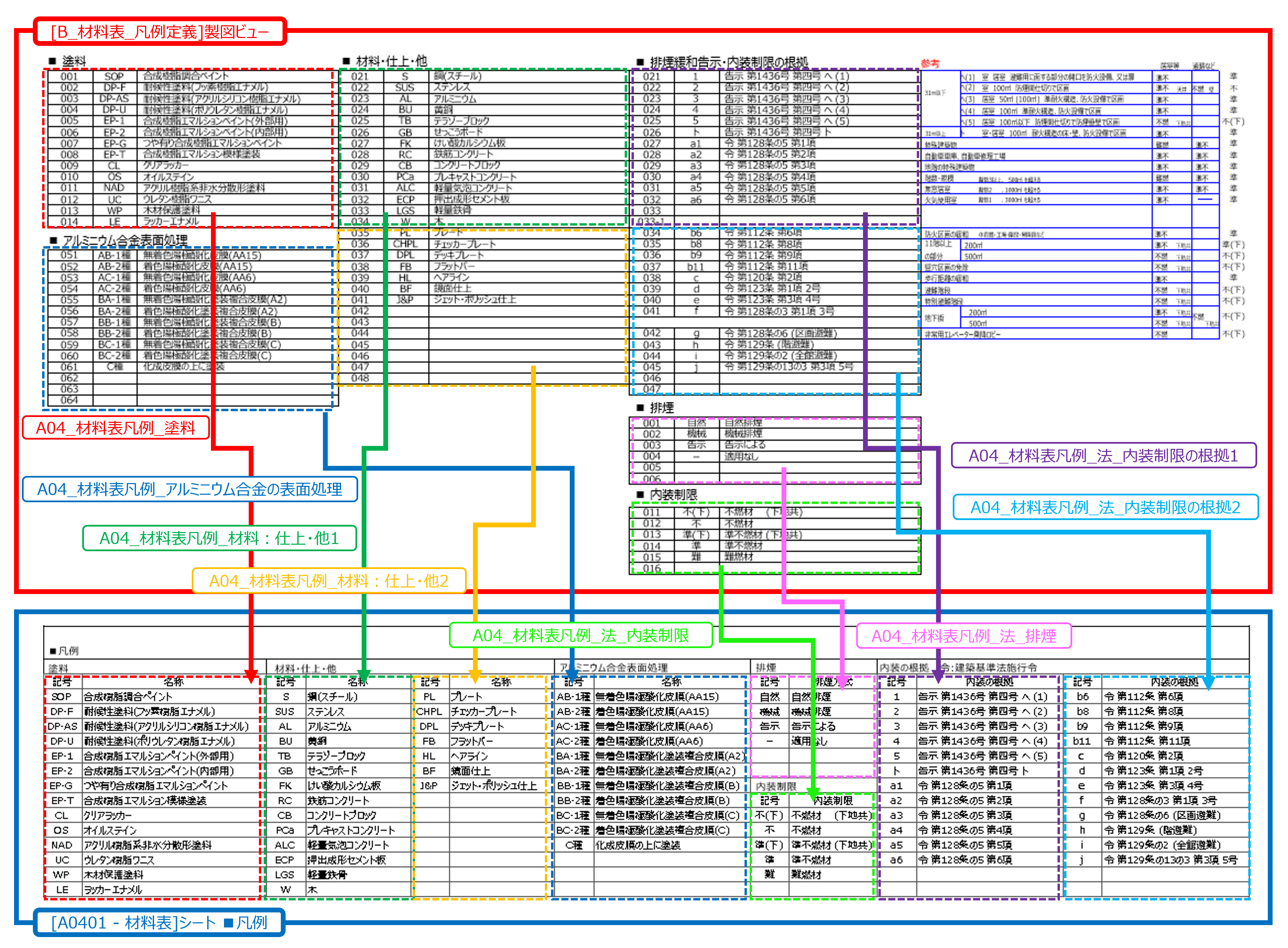

▼[B_材料表_凡例定義]製図ビュー・[A0401 - 材料表]シート対応表

■仕組み

[B_材料表_凡例定義]製図ビューは、[集計表/数量(標準)] → [建築] → [A04]内の以下の[A04_材料表凡例_〇〇]集計表と連動しており、各集計表を[A0401 - 材料表]シートに挿入しております。

・A04_材料表凡例_アルミニウム合金の表面処理
・A04_材料表凡例_塗料
・A04_材料表凡例_材料・仕上・他1
・A04_材料表凡例_材料・仕上・他2
・A04_材料表凡例_法_内装制限
・A04_材料表凡例_法_内装制限の根拠1
・A04_材料表凡例_法_内装制限の根拠2
・A04_材料表凡例_法_排煙
※A04_材料表凡例
※A04_材料表凡例_法

※[A04_材料表凡例][A04_材料表凡例_法]集計表は、上記集計表を合算した確認用の集計表となっており、[A0401 - 材料表]シートには使用されていません。
