ビューテンプレート[20_天井]について

＜質問＞

ビュー[*A_作業用]において、ビューテンプレート[A20_天井]を読み込んだところ表示される壁にばらつきがあります。
どうすれば壁が表示されますか。

＜解説＞

見下げのビューに、天井伏図（見上げ）のビューテンプレートを割り当てたことが原因です。

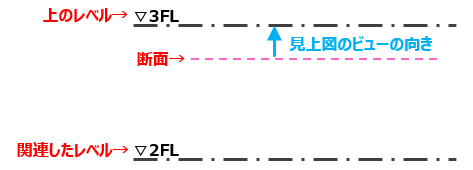

Revitはビュータイプが見下図と見上図の2種類に分類されており、天井伏図は見上図のビューで作成します。

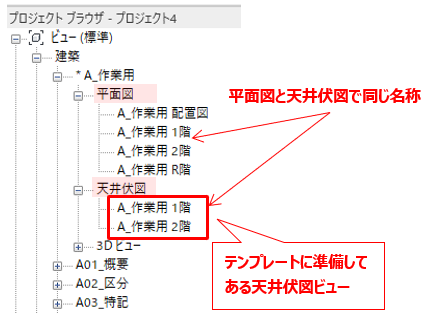

BooT.oneテンプレートでは、1階と2階の天井伏図をあらかじめ準備してあります。
※ビュータイプ名は、平面図と天井伏図で同じ名称です。

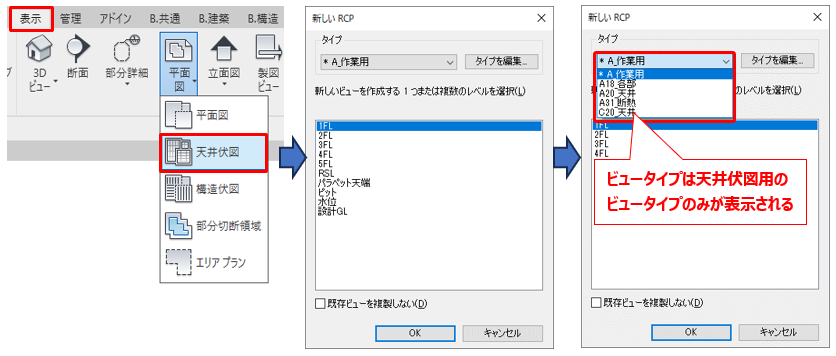

天井伏図を新たに作成する際は、[表示]タブ → [作成]パネル → [平面図▼] → [天井伏図]ツールをクリックし、ビューを作成します。

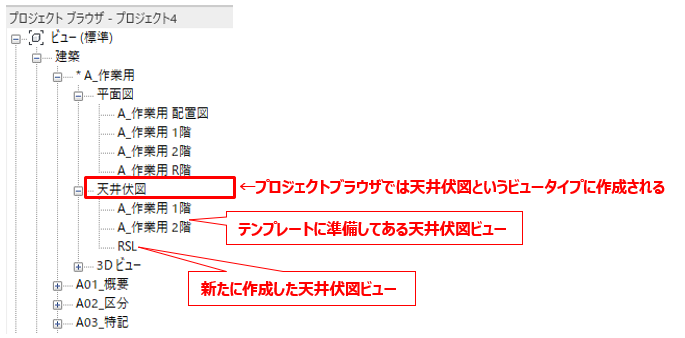

天井伏図を作成しますと、プロジェクトブラウザの天井伏図というビュータイプに作成したビューが表示されます。

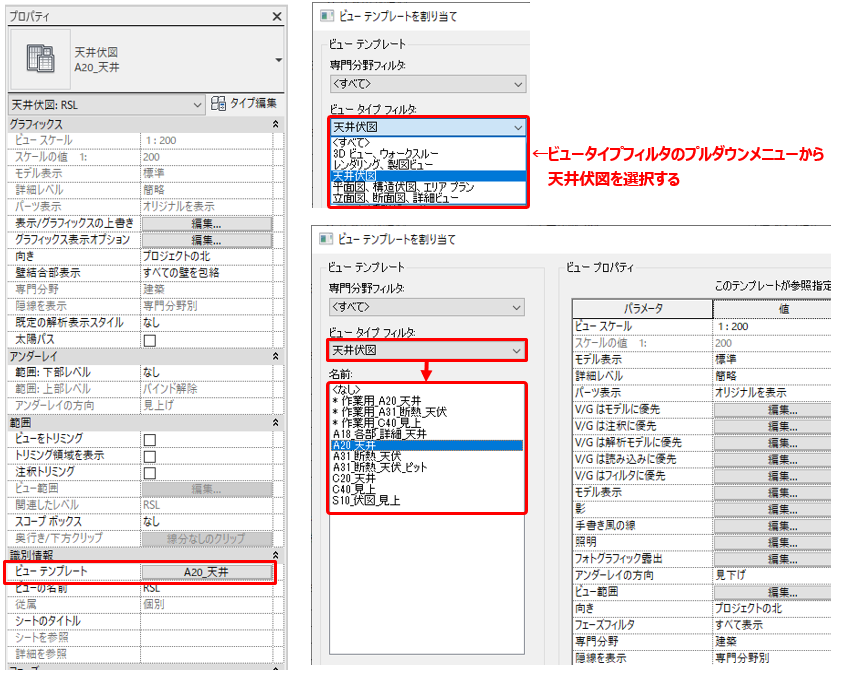

天井伏図のビューテンプレートを変更する場合は、ビューのプロパティ → [識別情報]グループ → [ビューテンプレート]の設定画面にて、ビュータイプフィルタのプルダウンメニューから[天井伏図]を選択すると、見上図のビューテンプレートのみが表示されます。

同様の内容を別紙資料にもまとめていますのでご参照ください。
