＜質問＞
壁記号の設定をするビューはどこにありますか。
＜解説＞
BooT.oneテンプレートの[プロジェクトブラウザ] → [ビュー] → [建築] → [設定用] → [製図ビュー] → [B_材料記号_壁]ビューにて設定ができます。
※該当のビューは[B.建築]タブ → [マテリアル]パネル → [マテリアル編集▼] → [材料記号編集]ツールより開くことも可能です。

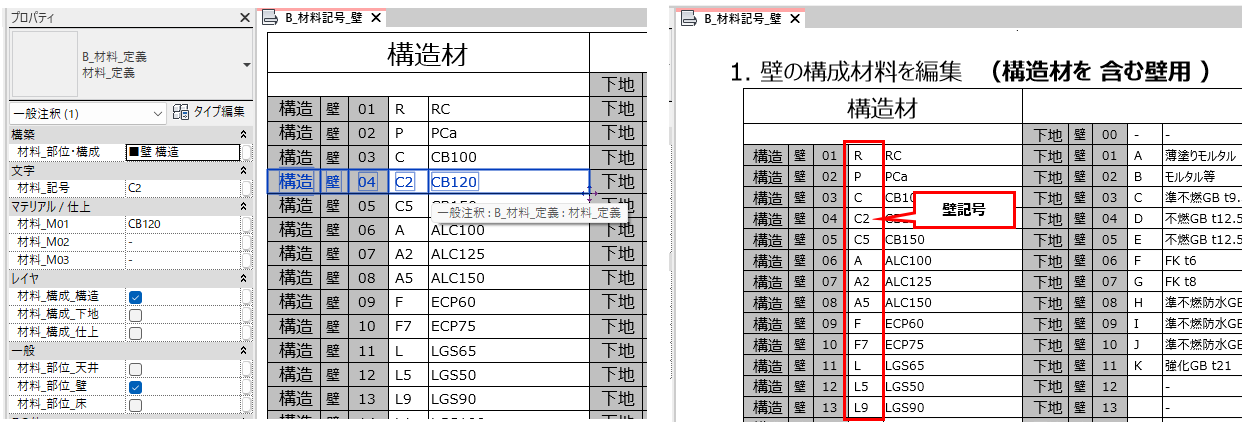

一つ一つの枠のかたまりが一般注釈[B_材料_定義]ファミリになっており、壁記号は下図の赤枠で囲んだ部分となっております。
製図ビューに[B_材料_定義]ファミリを配置し、パラメータ値に壁記号の設定を行うことによって、集計表にてデータ連携した凡例を作成することが可能となっております。

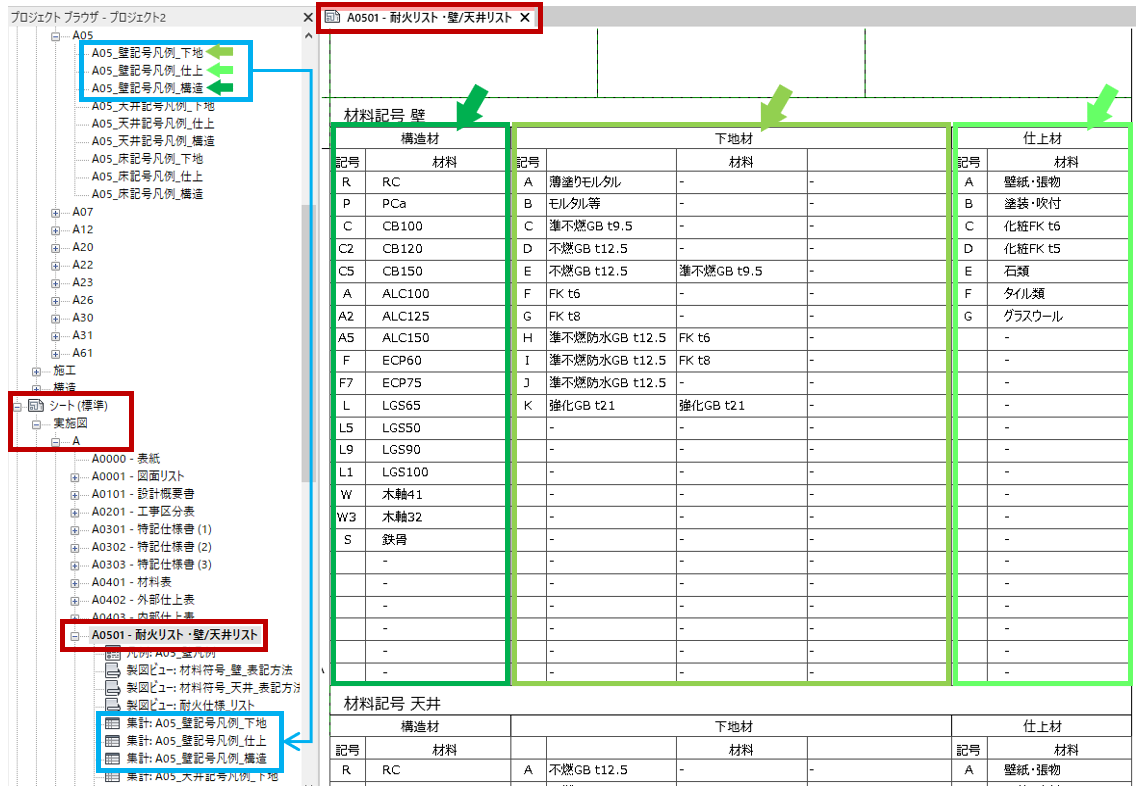

設定した壁記号は、[プロジェクトブラウザ] → [集計表/数量] → [建築] → [A05] → [A05_壁記号凡例…]の集計表にて部位ごとに集計し、
壁の凡例としてシート[A0501 - 耐火リスト ・壁/天井リスト]へ配置しております。
上記のように、マテリアルを中心にモデル⇔図面のデータ連携(整合性)を図っております。
