[配筋リスト作成]ツール(3D鉄筋)を実行した際に、作成された柱配筋リスト上に梁の帯筋(スターラップ)が表示される

＜質問＞

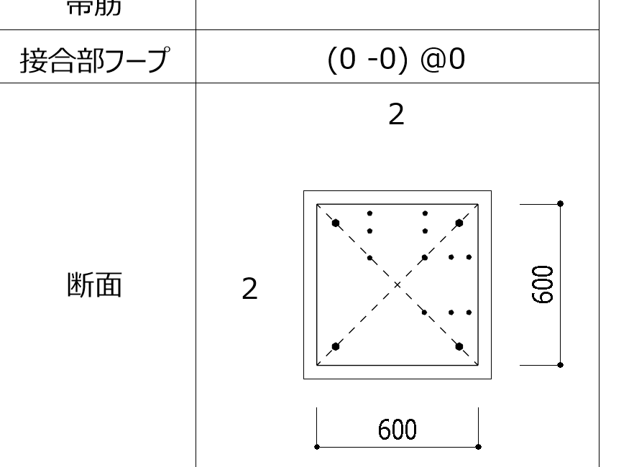

[配筋リスト作成]ツール(3D鉄筋)を実行した際に、作成された柱配筋リスト上に梁の帯筋(スターラップ)が表示されてしまいます。

＜解説＞

本現象は、配筋リスト作成時のビュー作成位置の設定によって発生します。

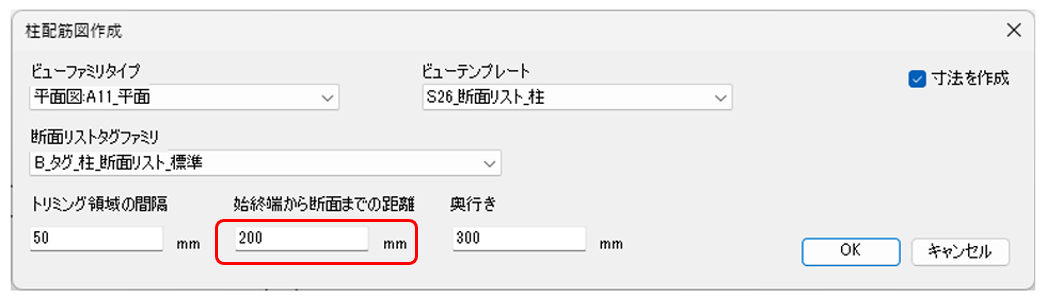

[柱配筋図作成]ダイアログ → [始終端からの断面までの距離]の設定値を、
梁と柱が交差しない距離になるよう設定することで回避可能ですので、お試しください。

なお、作成済みのビューポートにつきましては、ビューの[ビュー範囲]設定から調整可能です。
