[コンクリート数量]ツールにて「以下の要素の重複削除に失敗しました。」のメッセージが表示された場合の確認方法

＜質問＞

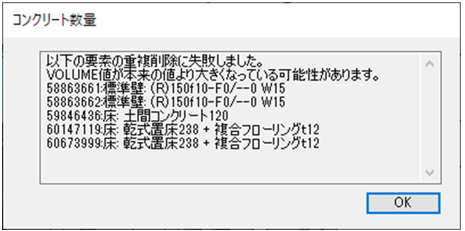

[コンクリート数量]ツール実行時に「以下の要素の重複削除に失敗しました。」下記ダイアログが表示されます。
このメッセージはどのような場合に表示されますか。

＜解説＞

[コンクリート数量]ツールの算出結果においては、要素の重複部分は削除したものを結果として出力しますが、ツール実行時、モデルオブジェクトの結合などにより重複箇所の形状が複雑になった際に、重複箇所の削除ができず、表示されるメッセージとなります。

 算出できない現象につきましてはプログラムの仕様上では回避することができないため、本メッセージおよび該当モデルオブジェクトの情報を表示します。

そのため、該当モデルオブジェクトの箇所をご確認いただき、ユーザー様にて算出方法の検討および値の処理についてご判断ください。

■手順
ダイアログにて表示された該当モデルオブジェクトの確認方法

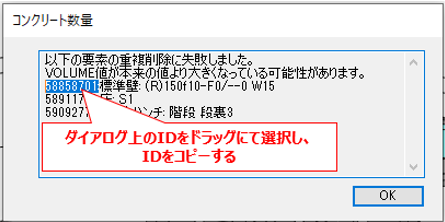

1.) ダイアログ上で表示されたID部分をドラッグで選択し、コピーする

2.) ダイアログを[OK]して閉じる
3.) 別のメッセージが表示された場合、内容を確認の上、[OK]をクリックする
　※2通りのメッセージ内容が推察されますので、内容については下記補足をご確認ください

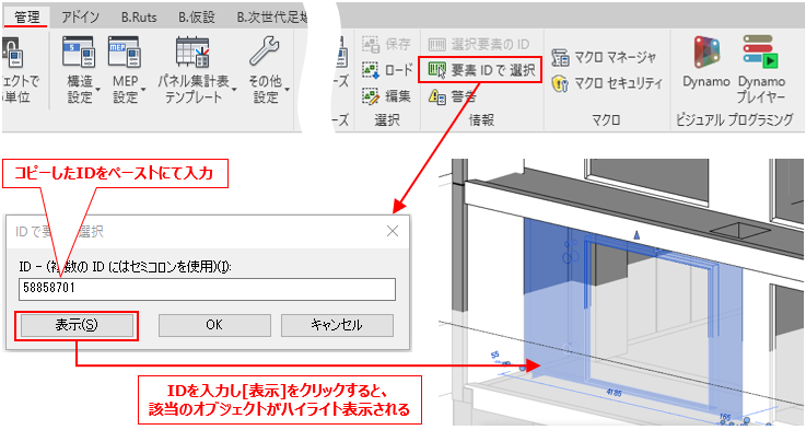

4.) [管理]タブ → [情報]パネル → [要素IDで選択]ツールをクリックし、ダイアログに手順1.)にてコピーした ID をペーストで入力する
5.) IDを入力後、[表示]をクリックすると該当のオブジェクトがハイライト表示され、[OK]をクリックすると対象オブジェクトが選択状態となる


■補足

上記手順3.)のメッセージ内容について

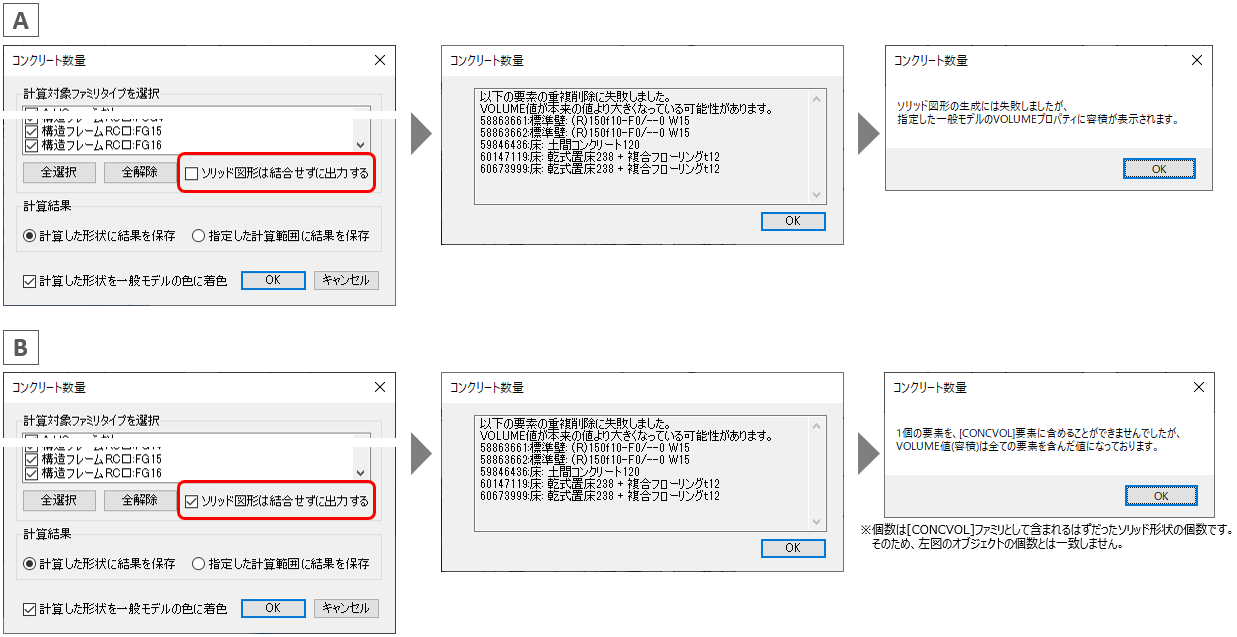

[コンクリート数量]ツール実行時のオプション設定の状況に応じて、表示されるメッセージが異なります。
各メッセージ内容の意味については、下記内容をご確認ください。

メッセージ内容の意味
A：ツール実行時の[CONCVOL]ファミリの生成に失敗した際に表示されるメッセージになります。
[CONCVOL]ファミリは作成されませんが、範囲指定した一般モデルのインプレイスファミリ[VOLUME]パラメータへ計算結果が反映されます。

B：作成された[CONCVOL]ファミリの形状内に微小な要素が含まれている(各要素の結合処理などにおいて発生)場合に、微小な要素のみを[CONCVOL]ファミリの形状として含めることができなかった際に表示されるメッセージとなります。
[CONCVOL]ファミリは作成され、計算結果の値については微小な要素も全て含まれた状態の値となるため、数値上は問題ありません。
(Bの内容につきましてはツールヘルプp.5にも案内がございますので併せてご参照ください。)
