[柱芯線図寸法作成]ツールで寸法が作成できません

＜質問＞

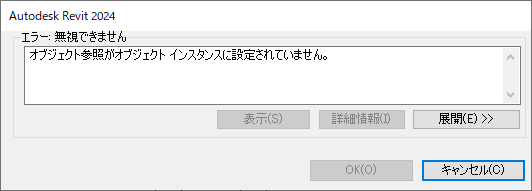

[柱芯線図寸法作成]ツールでエラーが発生し寸法が作成できません。どうしたらよいでしょうか。

＜解説＞

通芯ファミリの[中心セグメント]パラメータの値が「実線」以外に設定されている場合に、エラーが発生します。

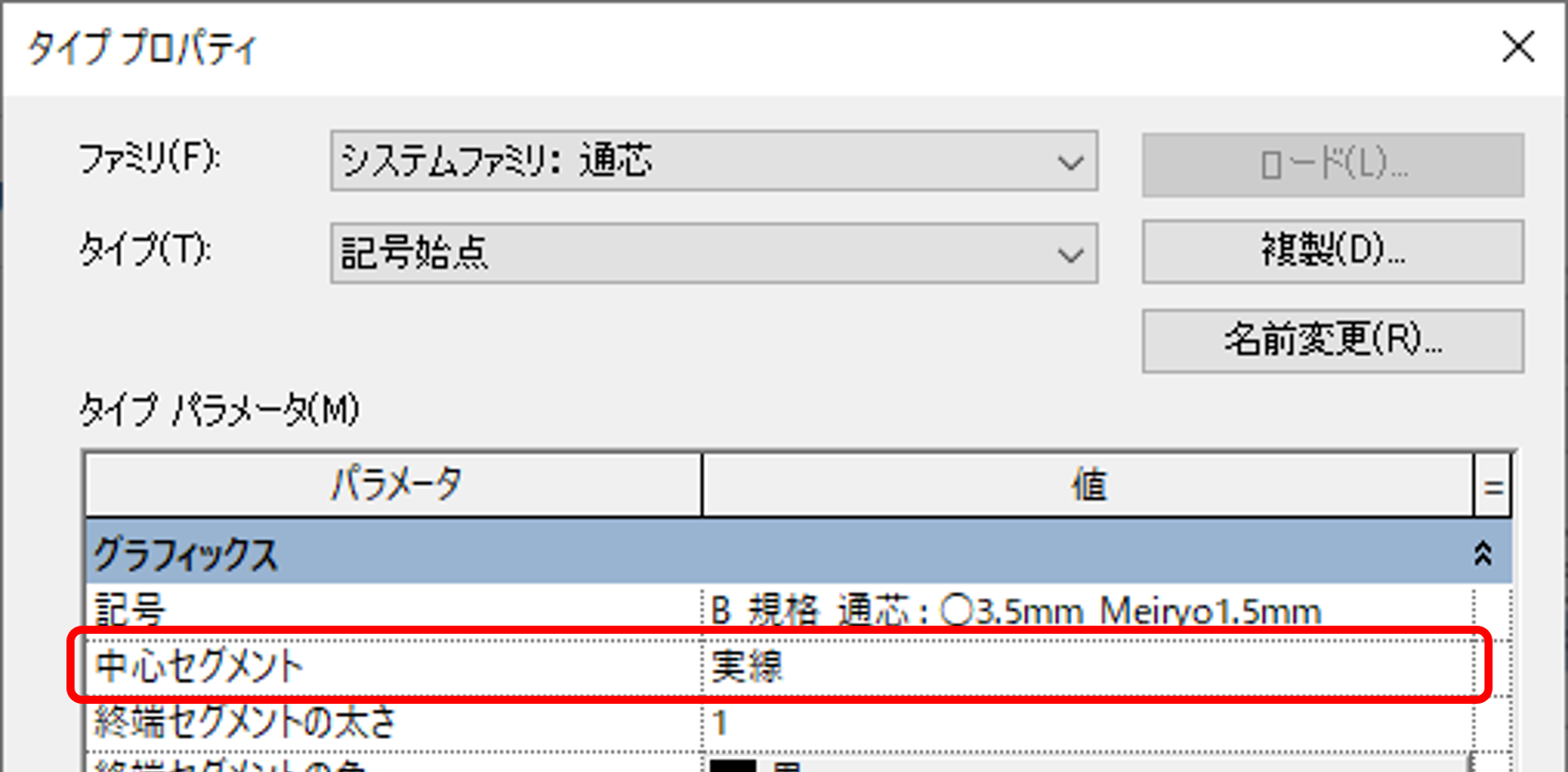

つきましては、通芯のタイププロパティ内の[中心セグメント]のパラメータ値が「カスタム」や「なし」に設定されている場合は、「実線」に設定後、本ツールを実行していただきますと寸法が配置されますので、ご確認ください。
