[平均地盤面]ツールで特定の位置で垂直な段差を表現することができますか

＜質問＞

[平均地盤面]ツールの平均地盤面算定図について、特定の位置で垂直な段差を表現することができますか。

＜解説＞

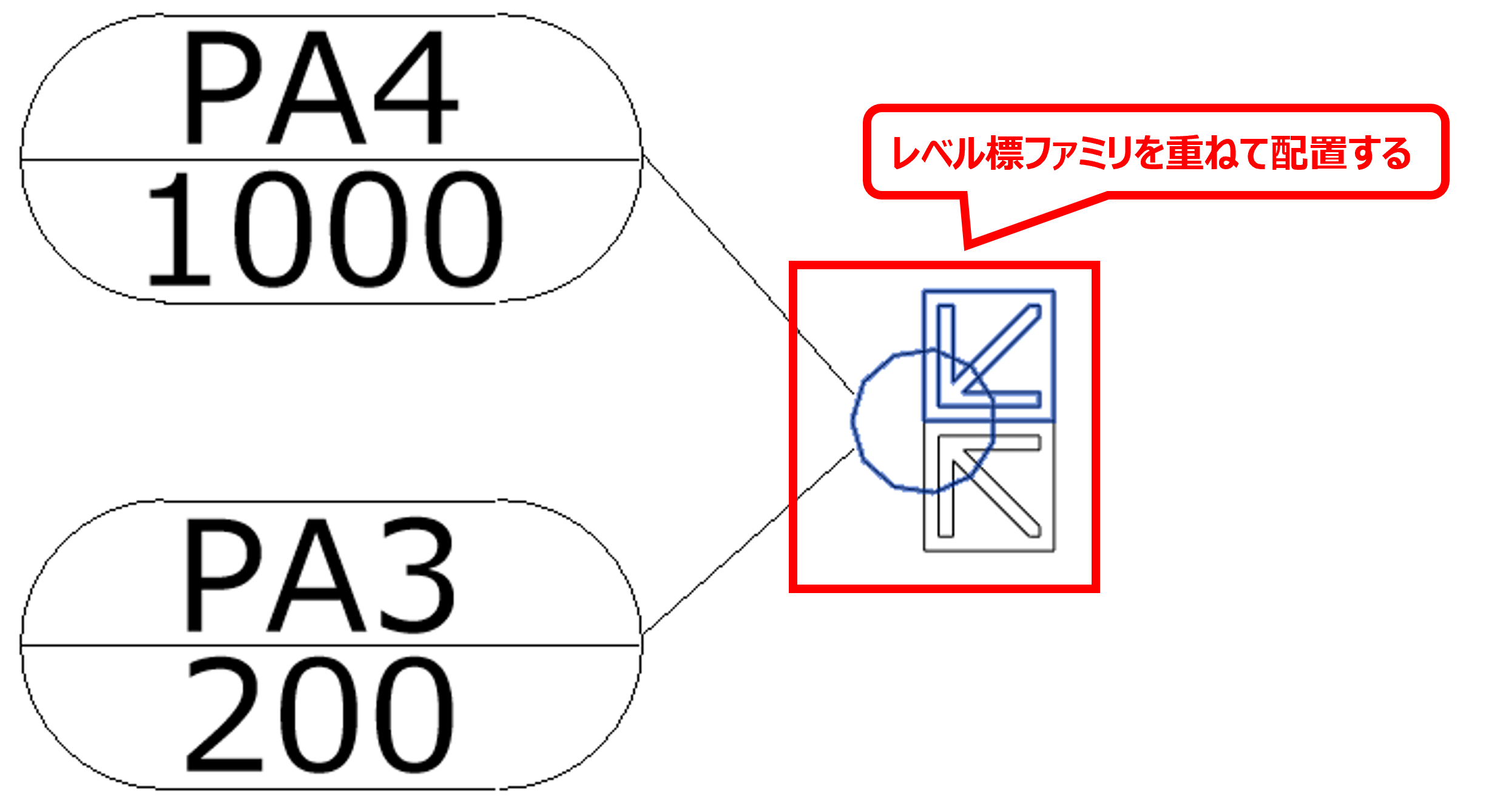

事前に[レベル標作成]ツールでレベル標ファミリを同じ位置に重ねて配置することで、
平均地盤面算定図の特定の位置で垂直な段差を表現することが可能です。

同じ位置にレベル標ファミリを重ねて配置した場合、レベル標間の水平距離は「0」として計算されるため、

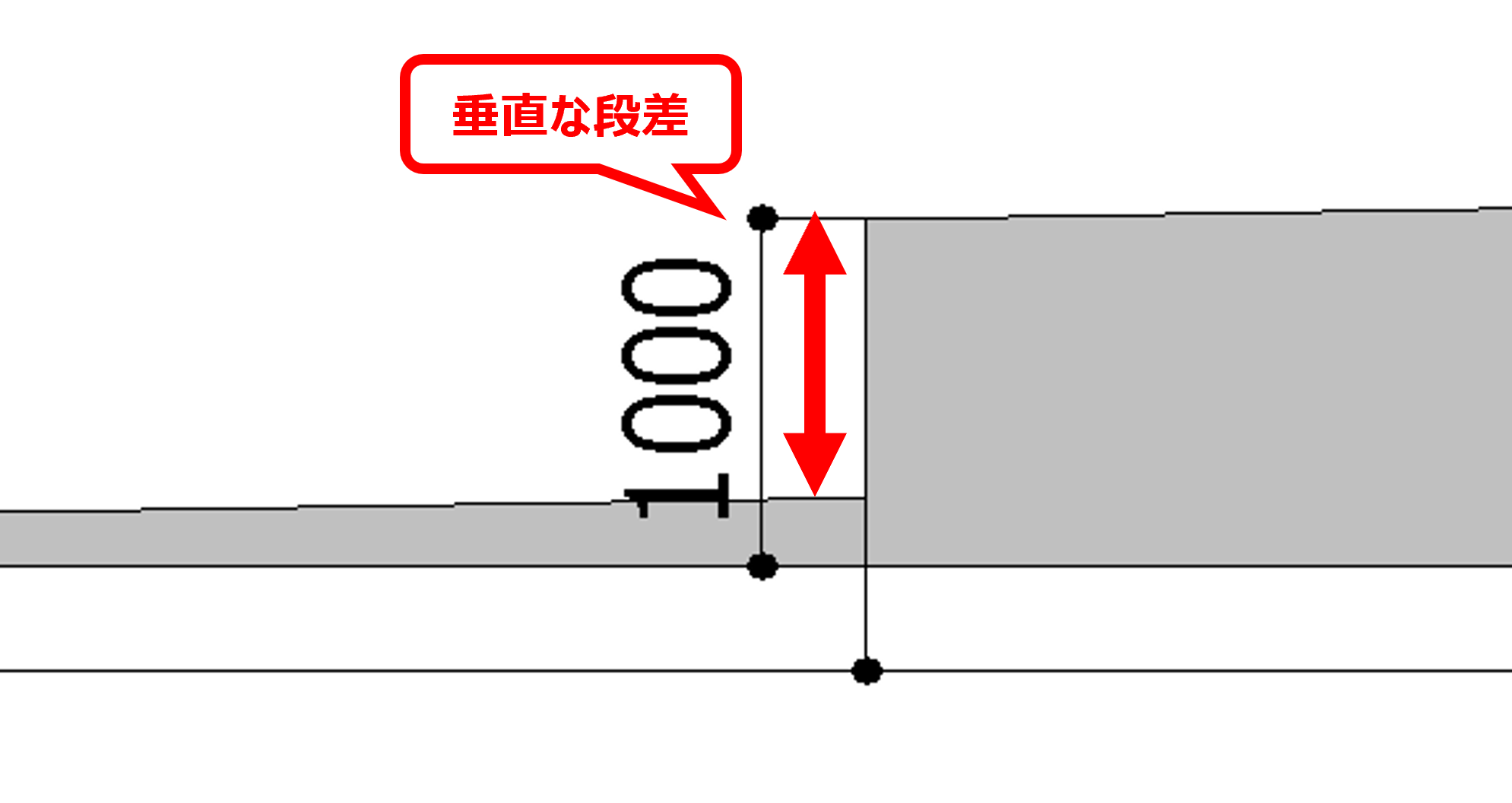

該当区間の計算式上の面積は「0」となり、平均地盤面算定図上では垂直な段差として表現されます。
