＜質問＞
[B_RC梁]ファミリに[梁上面 ふかし追加]ツールでふかしを追加しました。
軸組図上で追加したふかしのみにハッチングをかけたいです。
＜解説＞
全てのビュー上でふかしのみにハッチングをかけたい場合は、マテリアル設定で変更することが可能ですが、
特定のビュー(軸組図など)でのみハッチングをかけたい場合は以下の方法で対応することが可能ですので、ご参照ください。
■[B_RC梁]ファミリの仕様
[B_RC梁]ファミリは、梁本体とふかし部分は一体化したファミリですが、異なるコンポーネントで構成されています。
そのため、Revitの[パーツを作成]ツールにて梁本体とふかし部分を個別にパーツ化し、
ふかしのパーツを対象としたフィルタを設定することで、軸組図上でふかし部分のみにハッチングをかけることが可能です。
■手順の概要

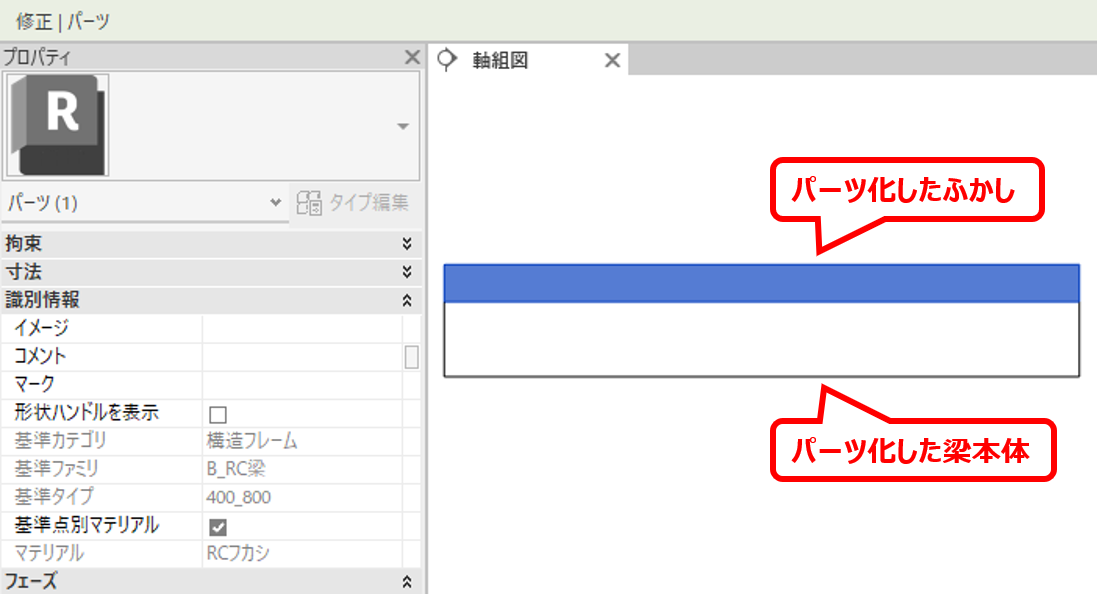

＜ふかしのパーツ化＞
ふかしを追加した[B_RC梁]ファミリを選択し、
[修正｜構造フレーム]タブ → [作成]パネル → [パーツを作成]ツールにて、梁本体とふかし部分をそれぞれパーツ化します。

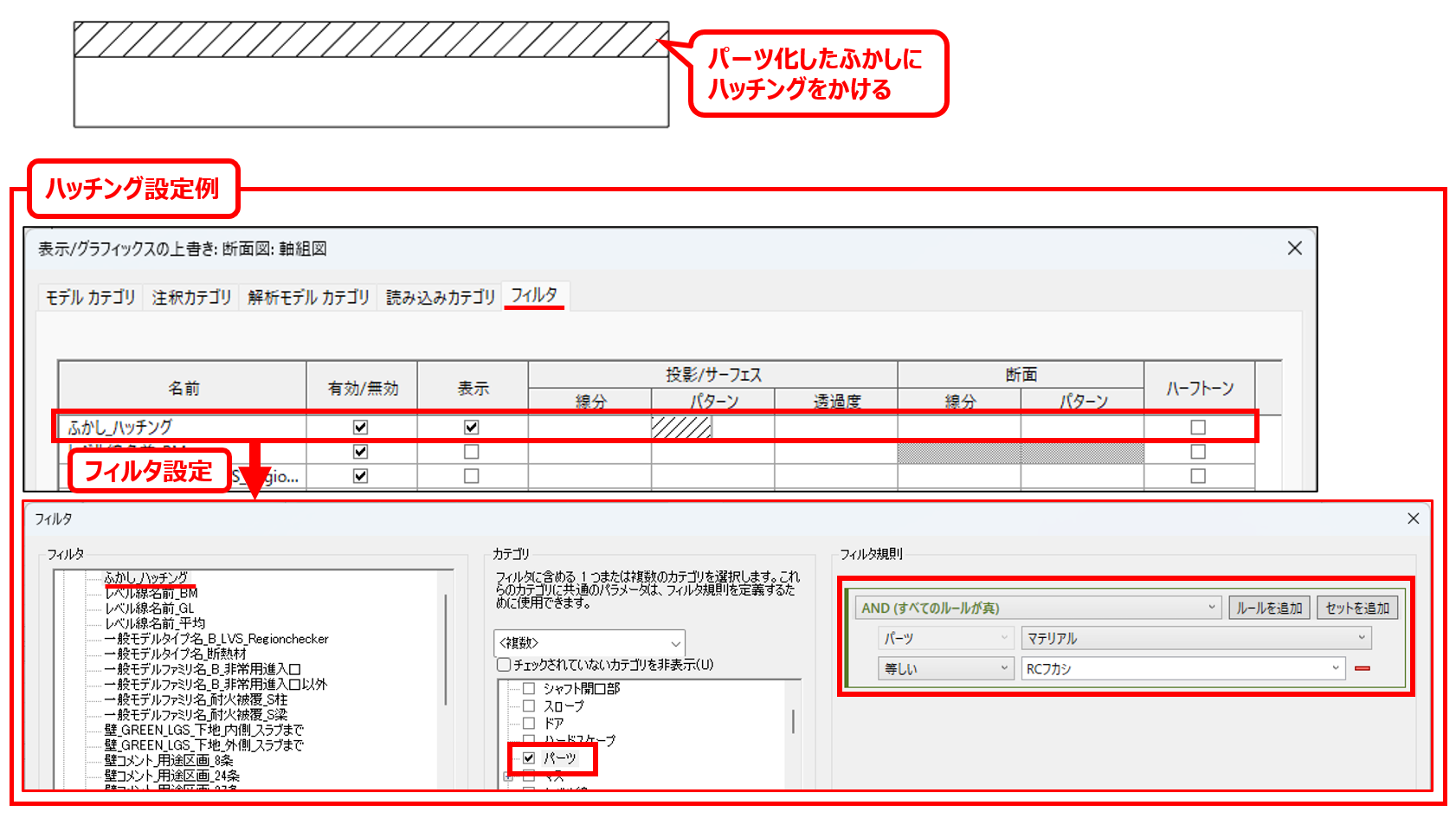

＜フィルタの設定＞
パーツ化後は、パーツカテゴリを対象としたフィルタを新規作成することで、パーツ単位でフィルタを適用することが可能です。
パーツカテゴリを対象とした「マテリアル名が『RCフカシ』と一致する」フィルタを新規作成し、
ふかしにハッチングがかかるようにグラフィックスを設定してください。
なお、パーツ化したファミリは、ビューのプロパティ → [グラフィックス]グループ → [パーツ表示]パラメータの値が
「パーツを表示」または「両方を表示」の時に表示されます。
設定したフィルタが「両方を表示」の際にビュー上に反映されない場合は、値を「パーツを表示」に設定してください。
■[フィルタ作成]ツール
選択した要素のカテゴリのフィルタを効率的に作成するBooT.one Extensionツールとして、
[B.共通]タブ → [ビュー]パネル → [フィルタ/VG▼] → [フィルタ作成]ツールを用意しています。
[フィルタ作成]ツールを下図のように設定し実行することで、パーツカテゴリを対象とした「マテリアル名が『RCフカシ』と一致する」フィルタを簡単に作成することが可能です。

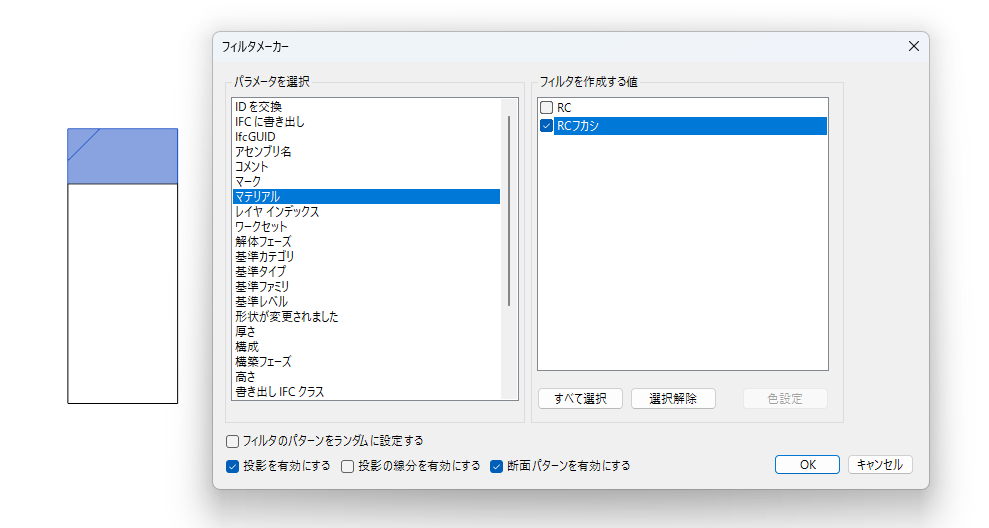

▼[フィルタ作成]ツール設定例
[フィルタ作成]ツールの詳細は、ツールアイコン上でマウスオーバーし、F1キーを押すと表示されるツールヘルプをご参照ください。
