＜質問＞
以下のツールで配筋リストを作成/レイアウトした際に、配筋リストの高さが合わずにずれて配置されてしまいます。
どう対応すればよいですか？
・[B.構造]タブ → [配筋リスト]パネル → [配筋リスト▼] → [配筋リスト作成]ツール
・[B.構造]タブ → [配筋リスト]パネル → [配筋リスト▼] → [配筋リストレイアウト]ツール
＜解説＞
BooT.one ver3.4.0時点で用意している配筋リストファミリの仕様により、本現象が発生しておりました。
本不具合につきましては、BooT.one ver3.4.1にて改修を行い、配筋リストの高さが揃う状態となるように対応しました。
お手数をお掛けいたしますがコンテンツサーバーより最新インストーラーをダウンロード・インストールのうえ、ツールの実行をお試しください。
またすでに本現象が発生しているプロジェクトにおきましては以下の方法でも回避が可能でございますのでお試しください。
■回避方法
ツール実行時にロードされる配筋リストファミリを以下の手順で高さ変更いただき、シート上で位置調整のご対応をいただけますと幸いです。
〇手順 ※配筋状況によって修正が必要なファミリが変化します。本操作は一例となります。

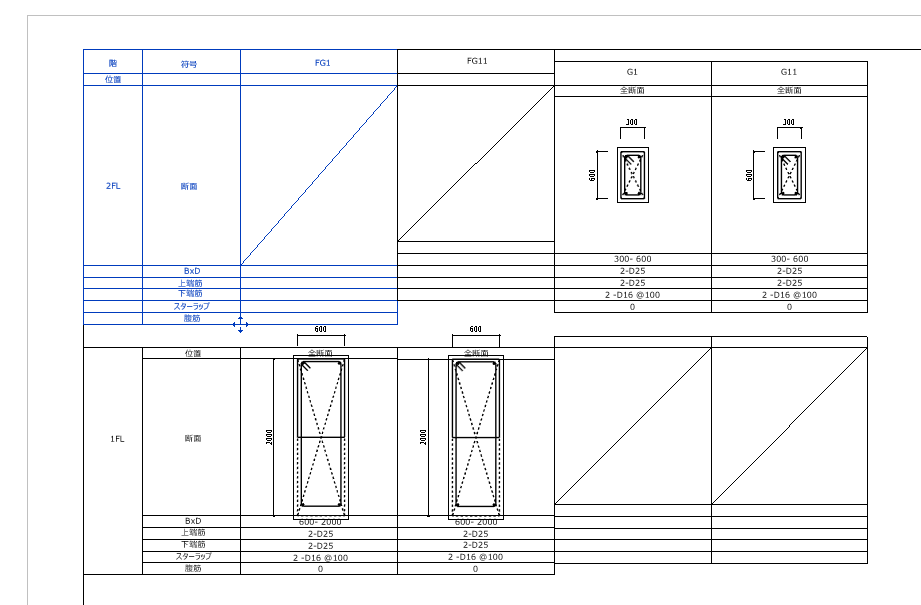

１.) [配筋リスト作成]ツール、[配筋リストレイアウト]ツールを実行し、シートに配筋リストを配置する（高さがずれた状態）
２.) 配筋リストを１つ選択し、[修正]タブ → [モード]パネル → [ファミリを編集]ツールをクリックする
３.) リストファミリ上部２行分の線・ラベルを選択し、[修正]タブ → [クリップボード]パネル → [カットしてクリップボードへ]ツールをクリックする

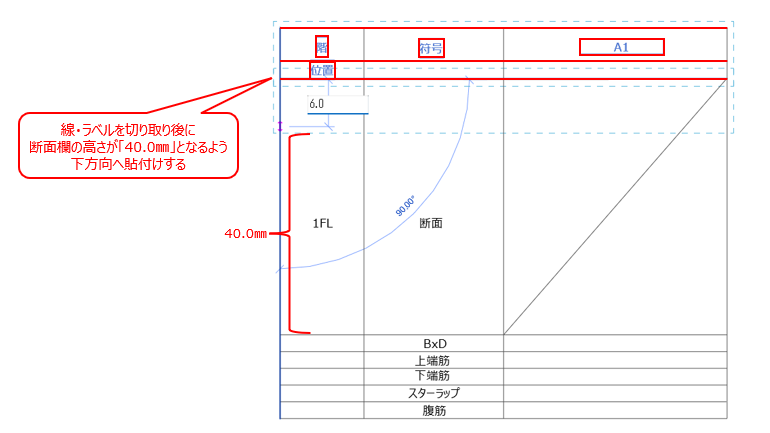

４.) [修正]タブ → [クリップボード]パネル → [貼付け]ツールをクリックし、元々の配置位置の下方向へ「6.0mm」ずらした位置に配置する（断面欄の高さを40.0㎜となるように調整する）
５.) 縦線、斜線の長さや位置を調整する
６.) [修正]タブ → [ファミリエディタ]パネル → [プロジェクトにロード]ツールにてプロジェクトにロードする

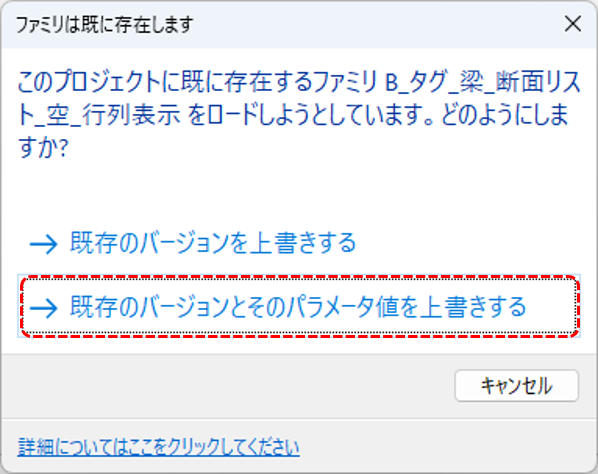

※ロード時に「既存バージョンとそのパラメータ値を上書きする」にてロードする
７.) 他のリストファミリの高さも適宜調整する

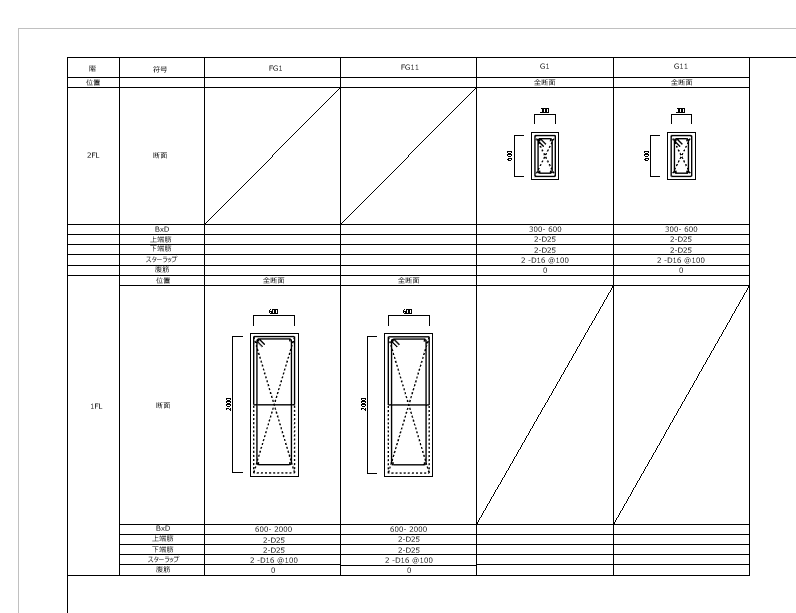

８.) [移動]ツール等を用いて、シート上のリストファミリの位置を調整する
※ビューポートおよびリストファミリに参照面のご用意がございませんので、適宜ご調整ください。
