＜質問＞
各折り上げ天井の納め方を教えてください。
▼A：段差のある天井（躯体+1層仕上）
▼B：段差のある天井（躯体+2層以上仕上）
＜解説＞
形状ごとに方法を解説します。
■Aの形状の場合
＜手順＞
1.) [B.建築]タブ → [床・天井]パネル → [天井▼] → [天井段差作成]ツールにて天井段差を作成する
※本ツールの詳細な事前準備や操作方法は、ツールアイコン上でマウスオーバーし、F1キーを押すと表示されるツールヘルプをご参照ください。
2.) [修正]タブ → [ジオメトリ]パネル → [結合▼] → [結合順序を切り替え]ツールにて、「壁＞天井」となるよう結合順位を調整する
3.) [修正]タブ → [修正]パネル → [位置合わせ]ツールにて、下地・仕上げのレイヤの下部の高さを下図のように調整する
■Bの形状の場合
Bの形状の場合、結合順位調整・位置合わせでは対応できないため、壁のタイプ編集が必要となります。
＜手順＞
1.) [B.建築]タブ → [床・天井]パネル → [天井▼] → [天井段差作成]ツールにて天井段差を作成する
2.) [修正]タブ → [ジオメトリ]パネル → [結合▼] → [結合順序を切り替え]ツールにて、「壁＞天井」となるよう結合順位を調整する

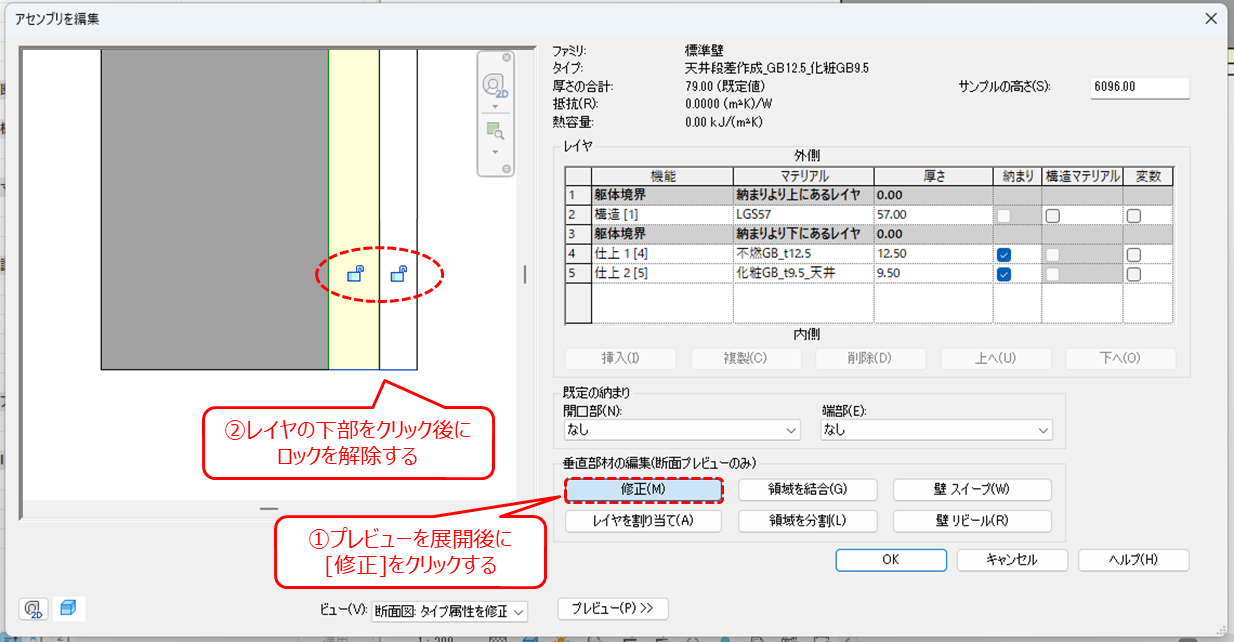

3.) 立ち上がりの壁を[タイプ編集] → [構造：編集]から下図のように設定する
4.) [修正]タブ → [修正]パネル → [位置合わせ]ツールにて、下地・仕上げのレイヤの下部の高さを下図のように調整する
■補足：照明が入る天井の形状の場合
Aと同様にBooT.one[天井段差作成]ツールにてベースとなる形状を作成した後に、
Revit標準ツールにて天井範囲の調整や、立ち上がり壁を作成してください。
立ち上がり壁の作成と天井の結合の仕方の一例として、必要に応じて下図をご参考に作成してください。
▼壁＞天井となるよう要素を結合した後に、下地・仕上の位置合わせを行った例
