コーナー部分のECP割付方法

＜質問＞

コーナー部分の接合方法はどう変更すればいいですか。

＜解説＞

コーナー部分のECP割付については、下記手順を参照ください。また、突合せ形状で端部の長さを調整したい場合、L字形状で生成したい場合の割付方法につきましても下記に記載します。

■手順

コーナー部分の壁の接合方法

1.) [修正]タブ → [ジオメトリ]パネル → [壁接合部]ツールをクリックする
2.) 形状の選定はオプションバーの下記項目3パターンから選定する

形状の選定

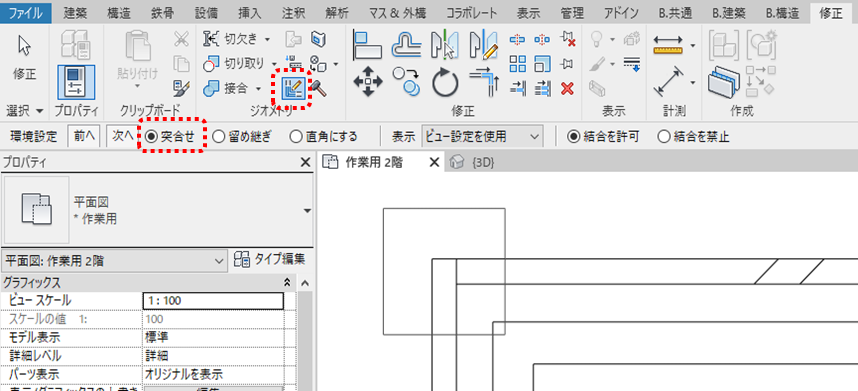

・突合せ

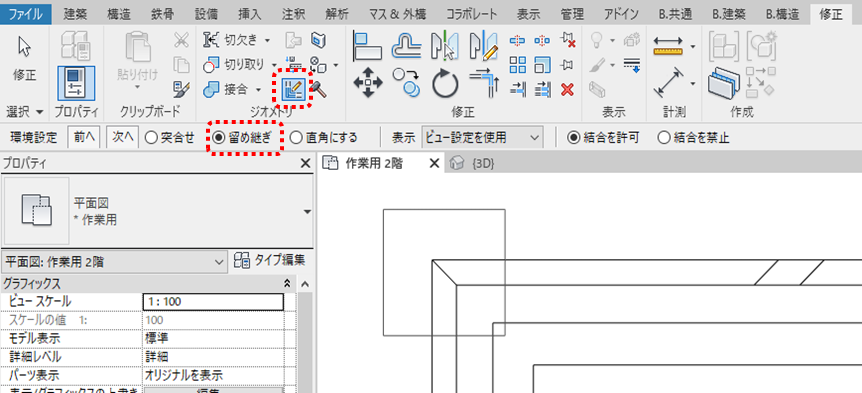

・留め継ぎ

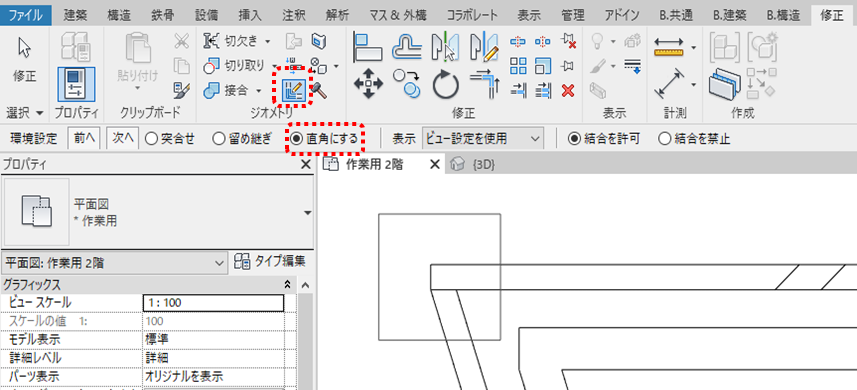

・直角にする

・突合せ

・留め継ぎ

・直角にする

壁接合部の操作方法の詳細につきましてはAutodeskヘルプをご参照ください。

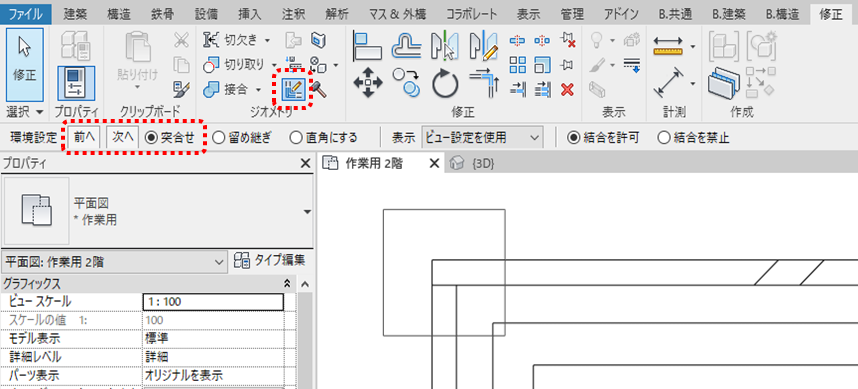

突合せ形状で端部の長さを調整したい場合

1.) 要素をクリックする

2.) 仮寸法の数値を編集する

操作方法を動画にてご提供します。
下記の動画リンクより、クリックにて視聴可能となっておりますのでご参考ください。
※動画は音声はありません。映像のみとなります。

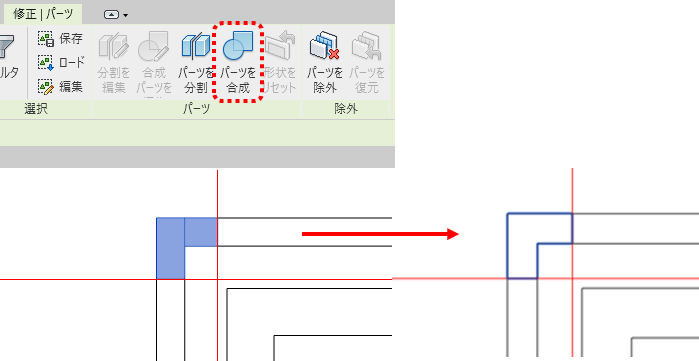

L字形状で生成したい場合の割付方法

1.) 複数パーツを選択する

2.) [修正]タブ → [パーツ]パネル → [パーツを合成]ツールにて合成する
