＜質問＞
構造柱と構造フレームそれぞれにふかしがある状態で結合させた場合に、フカシの層が躯体同士の間に入ってしまうのですが、うまく納める方法はありますか。
＜解説＞
構造柱と構造フレームの推奨されるRevitのモデリング方法としましては、
構造フレームファミリの端部を、構造基礎・構造柱ファミリの躯体面に配置するのではなく、躯体芯に配置する事が推奨されております。

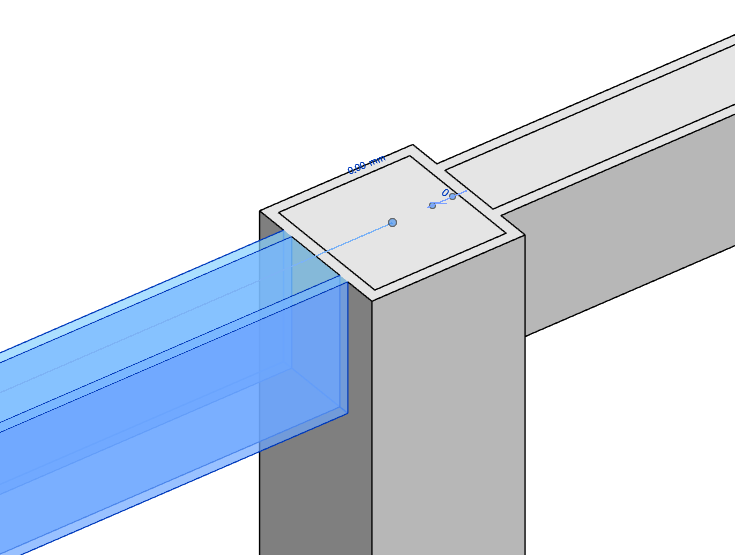

上記のモデリングをする際にBooT.oneの構造部材ファミリにて、構造フレームと構造柱の躯体がふかしにて遮られないように表現されたい場合は、部分ふかしファミリを用いることで表現が可能でございます。
■対応方法：BooT.oneの機能を使って表現する方法
1.) [ファミリカタログ]ツールより[B_部分ふかし_柱]ファミリをロードする
2.) 任意の表現となる様に手順1.)でロードしたファミリを配置およびサイズ調整し、周囲の部材と結合する
3.) 「構造フレーム＞一般モデル」となる様、結合順位を調整する
