プロファイル[B_床_ハンチ_バルコニー側溝+立上]ファミリはどう使用したらいいですか

＜質問＞

プロファイル[B_床_ハンチ_バルコニー側溝+立上]ファミリはどう使用したらいいですか。

＜解説＞

プロファイル[B_床_ハンチ_バルコニー側溝+立上]ファミリは、「スラブ ハンチ」のプロファイルとしてご利用いただけます。

下記に操作手順を記載いたしますので、ご参照ください。

■プロジェクトでの使用手順

1.) [B.共通]タブ → [フォルダ]パネル → [ファミリ▼] → [ファミリカタログ]ツールを起動し、[B_床_ハンチ_バルコニー側溝＋立上]ファミリをロードする

2.) スラブハンチのタイプを複製し、専用のタイプを作成するため、
[プロジェクトブラウザ] → [ファミリ] → [床] → [スラブハンチ] → [ハンチ_三角_W200_H200]をダブルクリックし、[複製]をクリックし、タイプ名を[B_床_ハンチ_バルコニー側溝＋立上 110x150]などに変更する
※タイプ名はユーザー様で決定していただいて問題ございません

3.) [タイププロパティ]ダイアログにて、[構成]パラメータグループ → パラメータ[プロファイル]をプルダウンし、手順1.)にてロードした「B_床_ハンチ_バルコニー側溝＋立上：110x150」 を選択して [OK]で閉じる

4.) [建築]タブ → [構築]パネル → [床▼] → [床 スイープ]ツールを起動する

5.) [タイプセレクタ]からスラブハンチファミリの[B_床_ハンチ_バルコニー側溝＋立上 110x150]タイプを選択する

6.) 3Dビューにて、スラブ下端のエッジをクリックして配置する

■ファミリタイプの編集

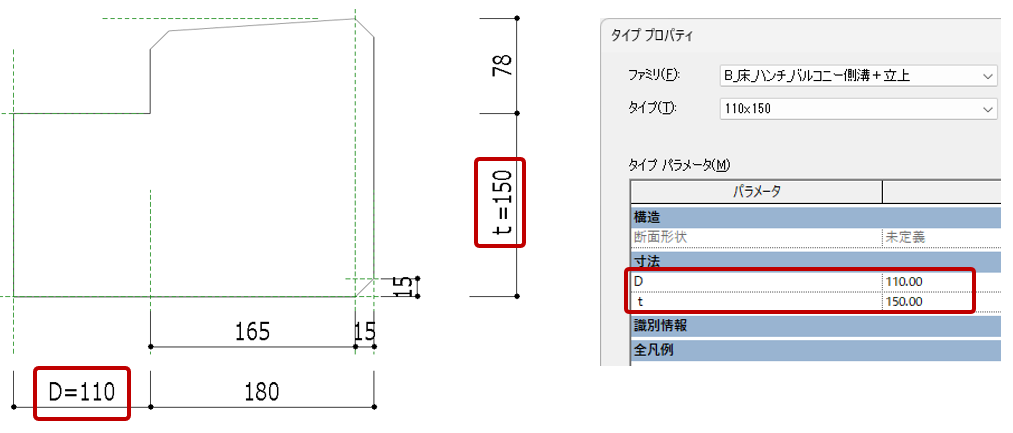

タイプ名に使用しております「110x150」は、それぞれ下図の箇所に該当しております。
[プロジェクトブラウザ] → [ファミリ] → [プロファイル] → [B_床_ハンチ_バルコニー側溝＋立上] → [110x150]
それぞれ対応する箇所に関しましては編集可能ですので、プロジェクトに合わせてご対応ください。

上記操作手順やコーナー部の編集等に関しまして、画像等を用いた資料を別紙資料としてまとめておりますので、併せてご参照ください。
