＜質問＞
レベルを作成しましたが、レベル線がビュー上に表示されません。どのような原因が考えられるでしょうか。
＜解説＞
プロジェクト上に存在するレベル線がビュー上に表示されていない場合、下記3つが可能性としてまず考えられます。
①「トリミング領域」の範囲外に配置されている場合
②レベル線が存在しない箇所のビュー範囲になっている場合
③上書き設定により特定のレベルのみ非表示になっている場合
①「トリミング領域」の範囲外に配置されている場合
[ビューをトリミング]をオフにしていただくことでご確認いただけます。
②レベル線が存在しない箇所のビュー範囲になっている場合

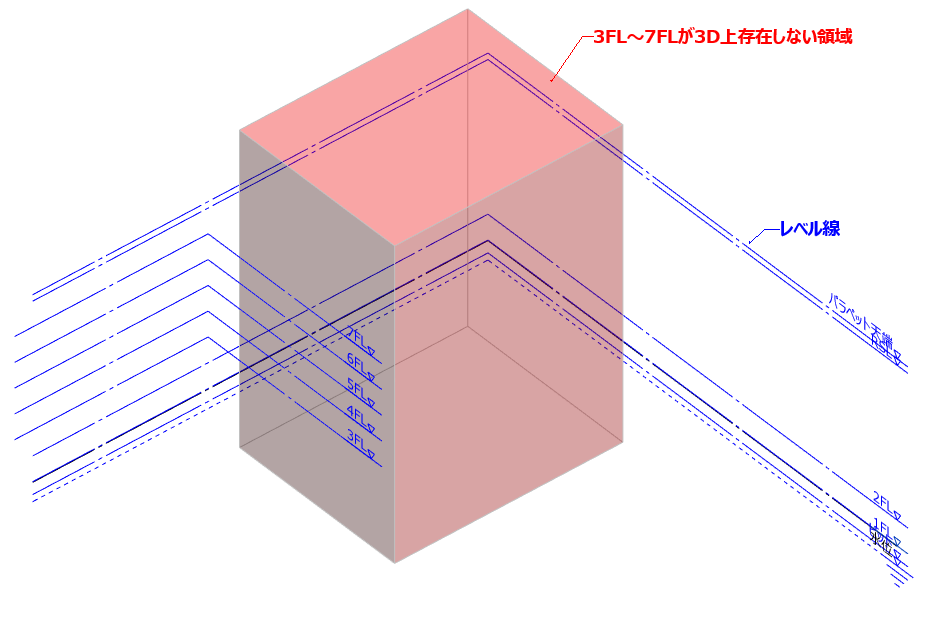

レベル線は表現上線分となっておりますが、実際は3D範囲をもつ要素のため、下図青色線のような配置となっており、赤色箇所は3D上レベルが存在しない範囲となります。

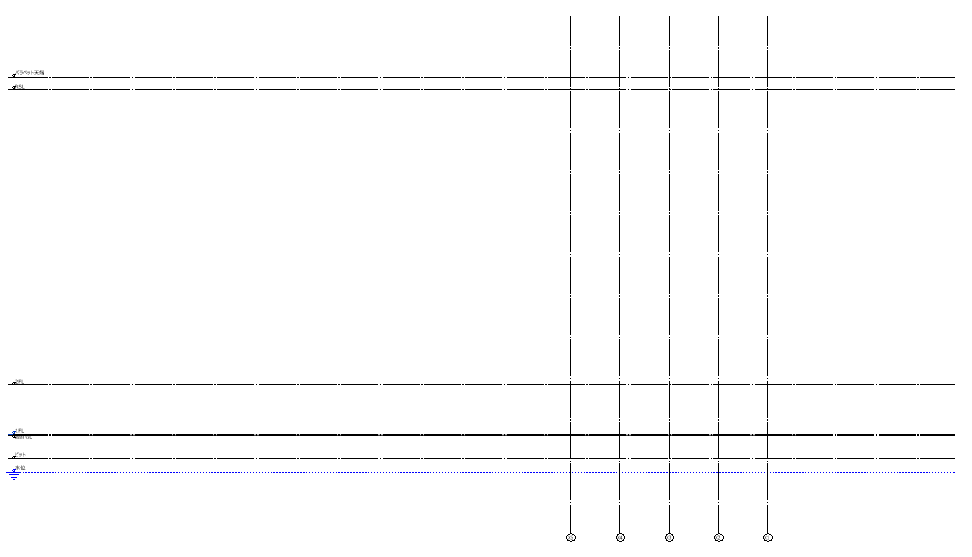

レベル線が存在しない範囲をビューで表示させている場合、[ビューをトリミング]をオフにしても下図のように表示されないことになります。
▼左図：平面図ビュー、右図：立面図ビュー

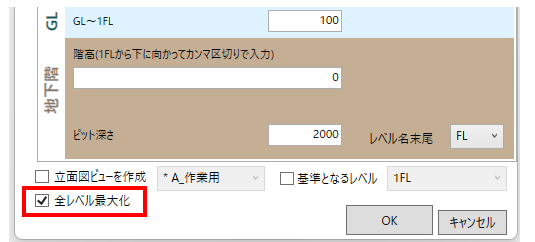

※BooT.oneテンプレートを用いて[B.共通]タブ → [基準面]パネル → [レベル]ツールをご利用の場合、[全レベル最大化]にチェックを入れておかないと、上図の状態になります。
上記の場合、表示範囲に3Dレベルが存在するよう調整いただくと表示されるかと存じますので、レベルの範囲調整をお試しいただけますでしょうか。
調整する場合、プロジェクトの状態が初期段階ですと一括でレベル範囲を調整いただく方法がございますので、下記手順をご参照の上お試しください。
※ある程度モデル・図面作成が進行している場合ですと、一括で行うと調整済みのレベルが想定と異なる箇所へ表示変更される場合がございますので、その場合は個別にて調整ください。
■一括変更手順
1.) レベルが1要素でも表示されているビューを表示
2.) レベルを選択 → 右クリック → [すべてのインスタンスを選択] → [プロジェクト全体]
3.) プロジェクト上の全てのレベルが選択された状態のまま再度右クリック → [3D 範囲を最大化]をクリックする
③上書き設定により特定のレベルのみ非表示になっている場合
上記②に該当しない場合、データ上何らかの別の要因により非表示になっている③の可能性がございます。
その場合、確認箇所が多くございますので、お手数ではございますがヘルプデスクまでお問い合わせくださいます様お願い申し上げます。
☞お問い合わせはこちら：toBIM ヘルプデスク
