＜質問＞
[構造体自動作成]ツールにて配置した構造柱ファミリ[B_RC柱_角柱]を[位置合わせ]ツールで柱側面を選択して位置合わせをすると下記のような現象が発生します。対処方法を教えてください。

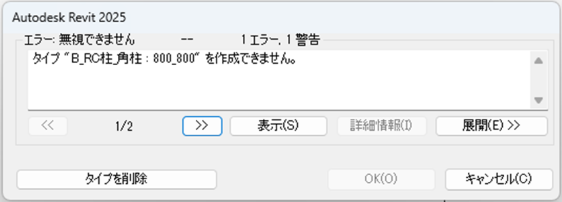

・エラーメッセージ「タイプ "B_RC柱_角柱 : (タイプ名)" を作成できません。」と表示される

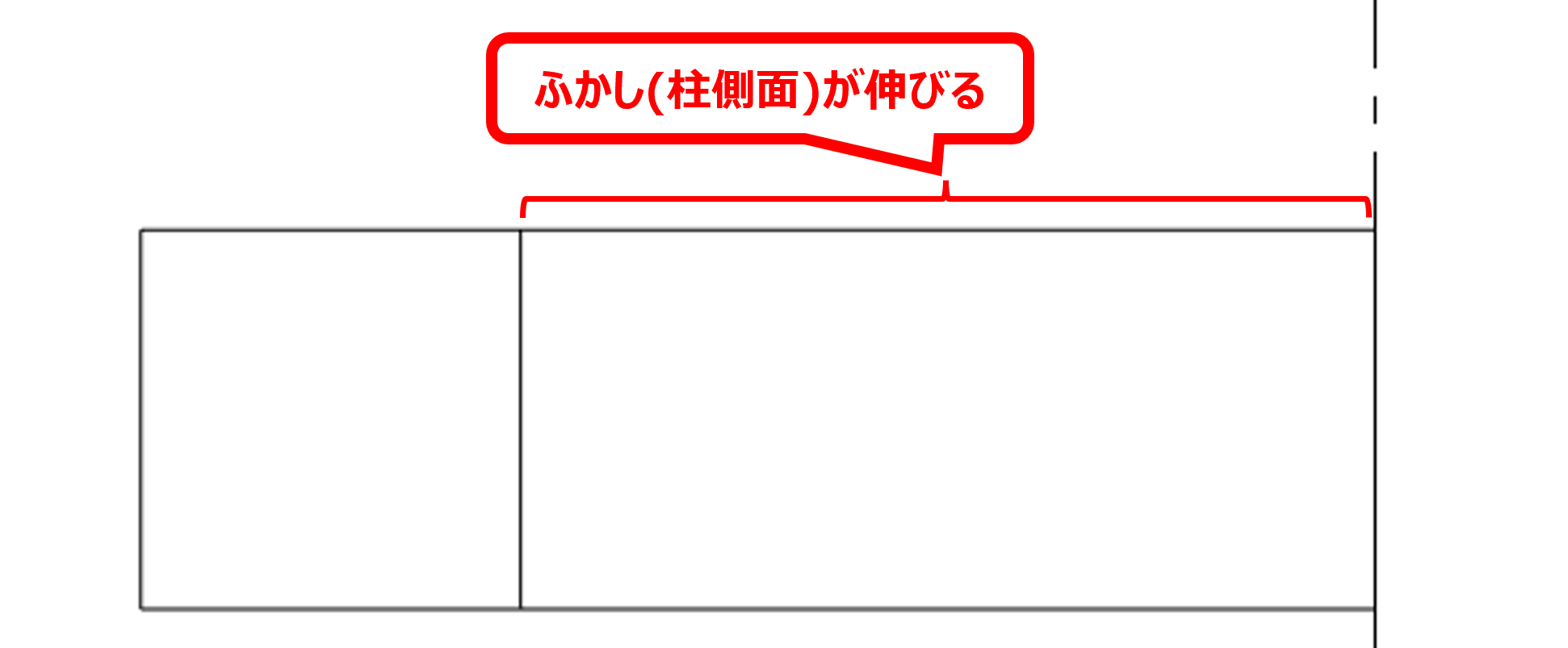

・ふかし(柱側面)が伸びる
＜解説＞
[構造体自動作成]ツールやBooT.one建築構造テンプレートにて使用している構造柱ファミリ[B_RC柱_角柱]につきましては、ファミリの仕組み上、柱側面に参照面が複数重なっている状態となっております。
そのため、位置合わせする際に特定の参照面を選択した場合、正常に位置合わせができない場合があります。

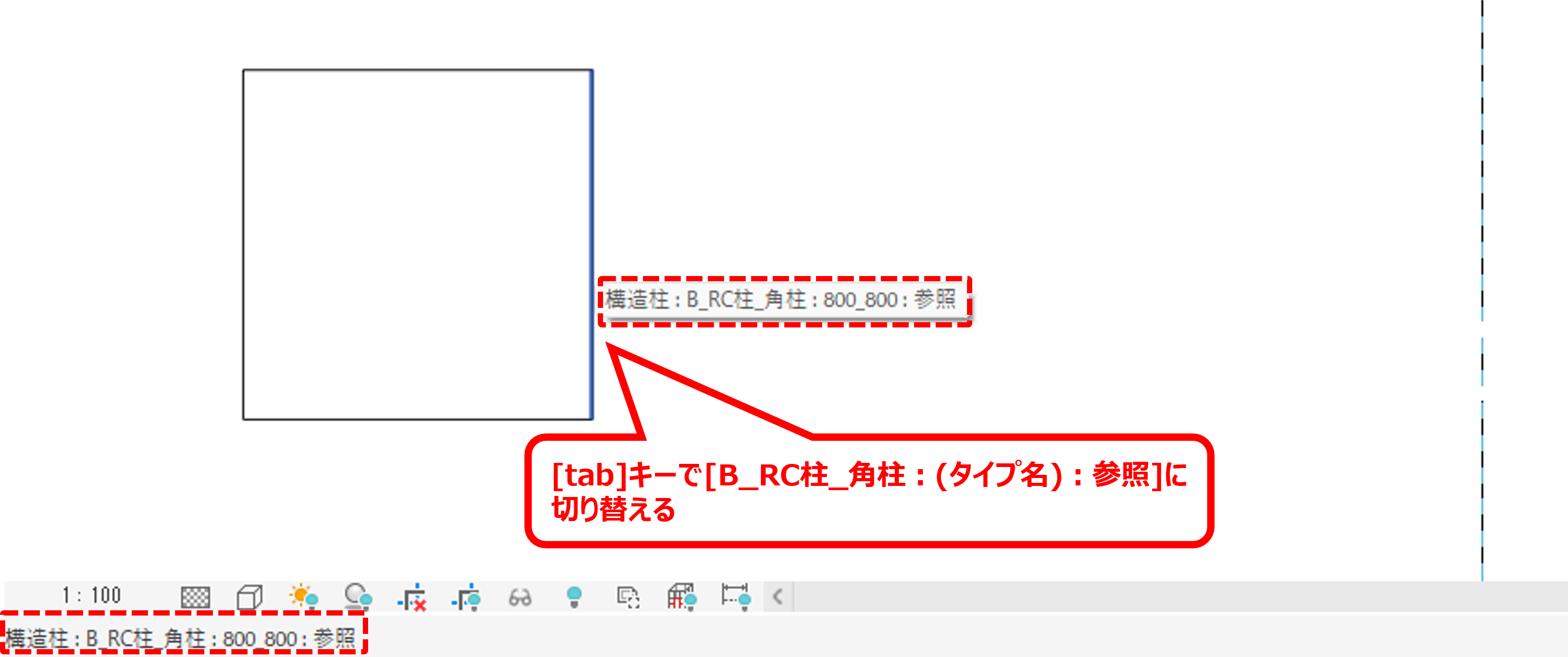

つきましては、柱側面を選択して位置合わせされる場合は、[tab]キーにて参照を循環させ、[B_RC柱_角柱：(タイプ名)：参照]に切り替えたうえで、[位置合わせ]ツールを実行ください。
