[矩形柱/梁 鉄筋作成]ツールにて作成した鉄筋が躯体内に配置されません

＜質問＞

[矩形柱鉄筋作成]ツール、[矩形梁鉄筋作成]ツールを実行した際、鉄筋が躯体内に配置されず、
躯体面と重なった状態になったり、躯体外に作成された状態となってしまうのはなぜですか。

＜解説＞

■原因

[矩形柱鉄筋作成]ツール、[矩形梁鉄筋作成]ツールダイアログ内の[主筋重心位置]の各項目が、
パラメータ選択により設定されている場合に現象が発生します。

■解消方法

パラメータ選択による設定ではなく、パラメータ欄へ数値を手入力にて設定いただきますと現象が解消されますので、下図を参考の上、お試しください。

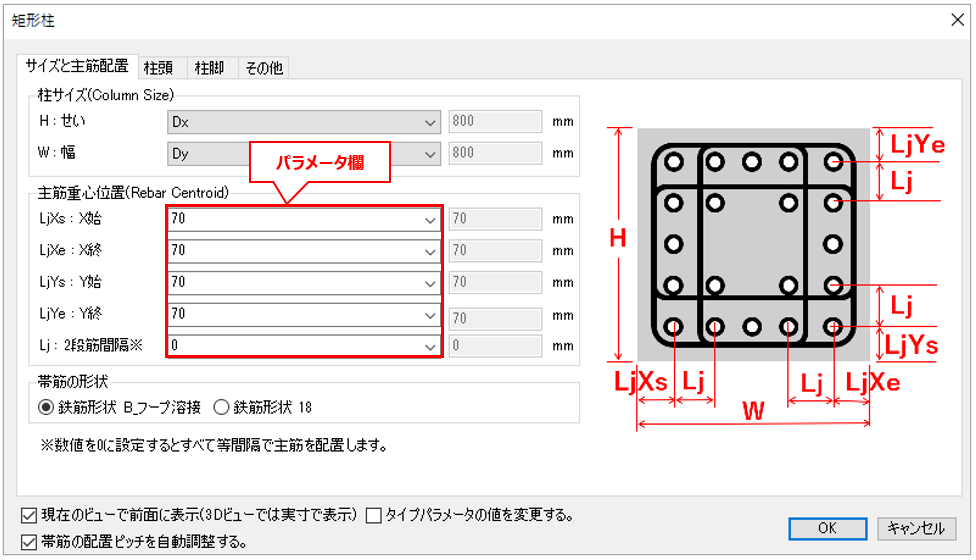

▼[矩形柱鉄筋作成]ツールダイアログ設定
