階段の切断位置より延長している矢印を削除する方法

＜質問＞

階段の切断位置より延長している矢印を削除する方法はありますか。

＜解説＞

切断位置より延長している矢印を非表示にする際は、[表示/グラフィックス]上で非表示の設定をすることで対応可能です。
上部の矢印は、[階段パス]のサブカテゴリ[<上部>UP矢印]に該当します。
こちらのサブカテゴリの表示をOFFにしていただくことで非表示の設定を上書きすることが可能です。

例として、ビュープロパティ[表示/グラフィックスの上書き]にて非表示設定する方法をご案内します。

■操作手順

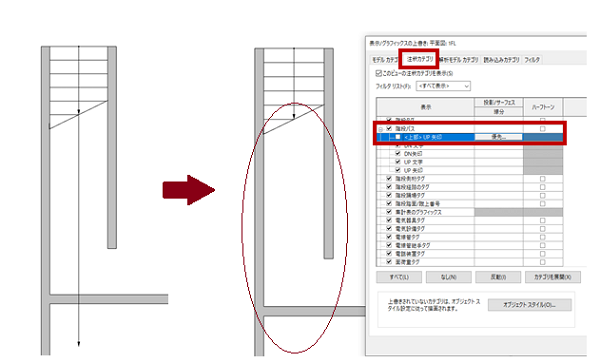

1.) 非表示の設定を加えたいビューを表示する

2.) ビュー[プロパティ] → [グラフィックス]グループ → [表示/グラフィックスの上書き]パラメータ → [編集]をクリックする

3.) [表示/グラフィックスの上書き]ダイアログ → [注釈カテゴリ]タブ → [階段パス]を展開し、サブカテゴリを表示する

4.) サブカテゴリ[<上部>UP矢印]のチェックボックスをOFFに変更する

階段の表現方法の詳細につきましてはAutodeskヘルプをご参照ください。
