階段の切断位置の変更はどうすればいいですか

＜質問＞

階段の切断位置の変更はどうすればいいですか。

＜解説＞

階段のプロパティ設定では、Revitの仕様上、任意の位置で指定して変更することはできません。

階段の切断位置は「ビューが実際に切断している位置」を表現しているため、ビュープロパティの[ビュー範囲] → [断面]の高さに依存します。

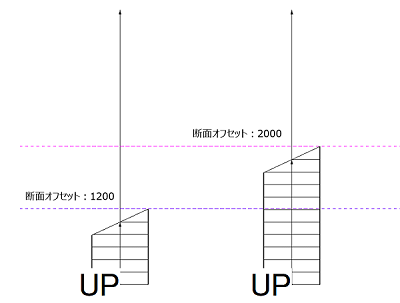

[断面]オフセット値を変更すると、下図のように切断位置を変更することが可能です。

注意 ビュープロパティの[ビュー範囲] → [断面]の高さ設定はビュー自体の設定となります。
　　 その他要素の表示方法にも影響があります。

※その他、[部分切断領域]を使用することで部分的なビュー範囲の変更は行えます。
　階段の部分切断領域の詳細につきましてはAutodeskヘルプをご参照ください。
