＜質問＞
地盤面の断面表現が正しく表示されません。
テンプレートのグラフィックス表示設定が原因ではない場合、どのような原因が考えられるでしょうか。
＜解説＞
表示/グラフィックス設定以外の原因となりうる要素を2点ご案内いたします。
①地盤面表示設定
地盤面の断面表示設定は、[マス＆外構]タブ → [外構作成]パネル → [外構設定(パネル右下↘)] → [断面グラフィックス]にて、断面マテリアルと地盤面の深さを設定する必要がございます。
BooT.oneテンプレートでは[断面グラフィックス]の設定はマテリアルなし、深さ0としておりますので、断面表現がない状態となっております。
下図をご参考の上、設定内容をご確認いただけますでしょうか。

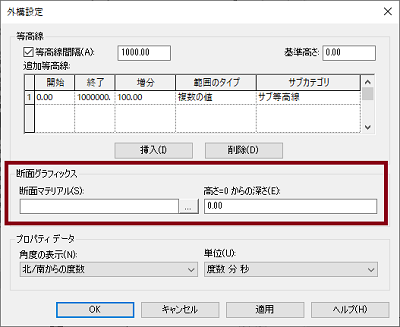

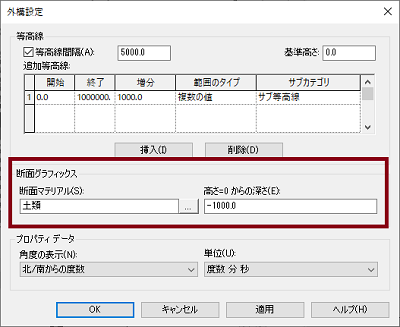

<BooT.oneテンプレート> <Revit標準建築テンプレート>
②立面図ビューの表示範囲
Revitの仕様として地盤面の垂直方向表現は、切断された場合のみパターン表示が許可されております。
立面図ビューの範囲が地盤面を切り取っていない場合は地盤面の断面を表示することができません。

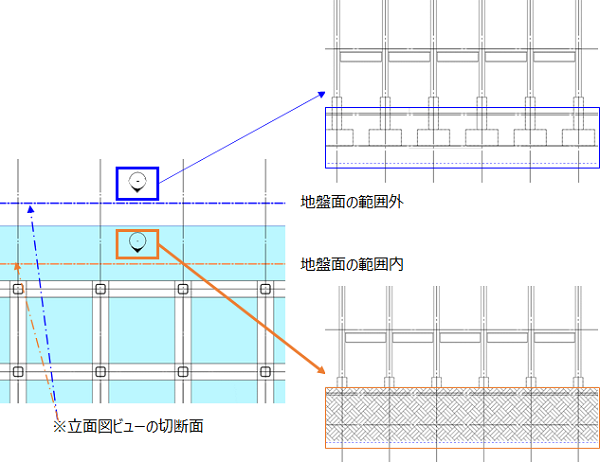

そのため、下図をご参考のうえ、立面図ビューの切断位置をご確認いただけますでしょうか。
※本記事はRevit2023以前の内容になります。
