カーテンウォールのマリオンのコーナーを斜めに作図することはできますか

＜質問＞

カーテンウォールのマリオンのコーナーを斜めに作図することはできますか。

＜解説＞

Revitの標準として用意されているコーナーマリオンにはご要望の設定ができる仕様になっていません。
詳細につきましてはAutodeskヘルプをご参照ください。

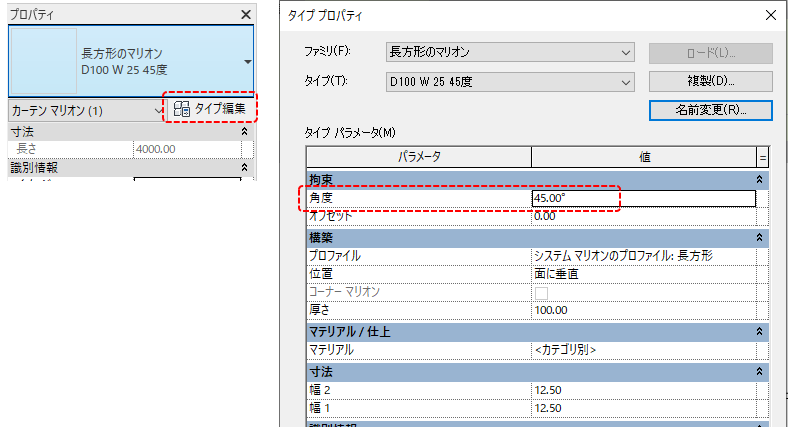

コーナーマリオンではなく、標準のマリオンのタイプ編集にてマリオンの角度を指定することができますが、カーテンパネルの端部の調整が必要となります。

※マリオンの図形の基点がカーテンウォール端部になるため

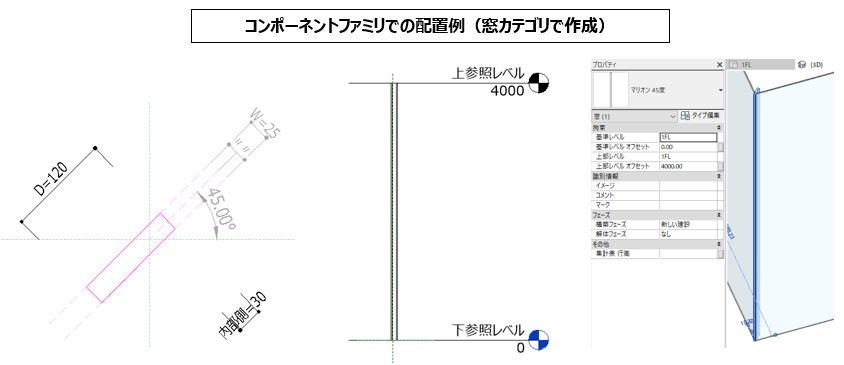

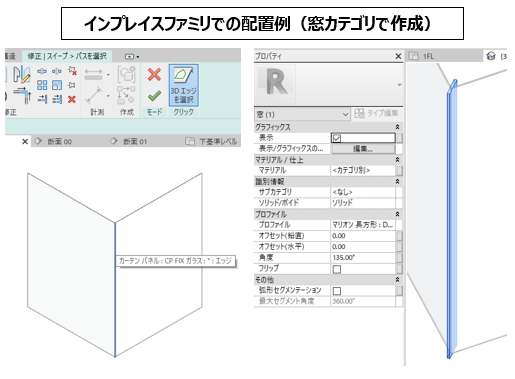

上記方法以外に、インプレイスファミリを作成する方法と、コンポーネントファミリを作成し配置する方法がございます。

上記方法は一例のため、モデル・図面表現に合わせた方法をご検討ください。
