ビュー範囲の各項目のレベルについて

＜質問＞

ビュー範囲の関連したレベル・下のレベルとはどの部分になりますか。

また、関連したレベルのグレー表示は何を指していますか。

＜解説＞

下記項目にて関連したレベル・下のレベル及び関連したレベルのグレー表示の意味について解説します。

関連したレベルについて

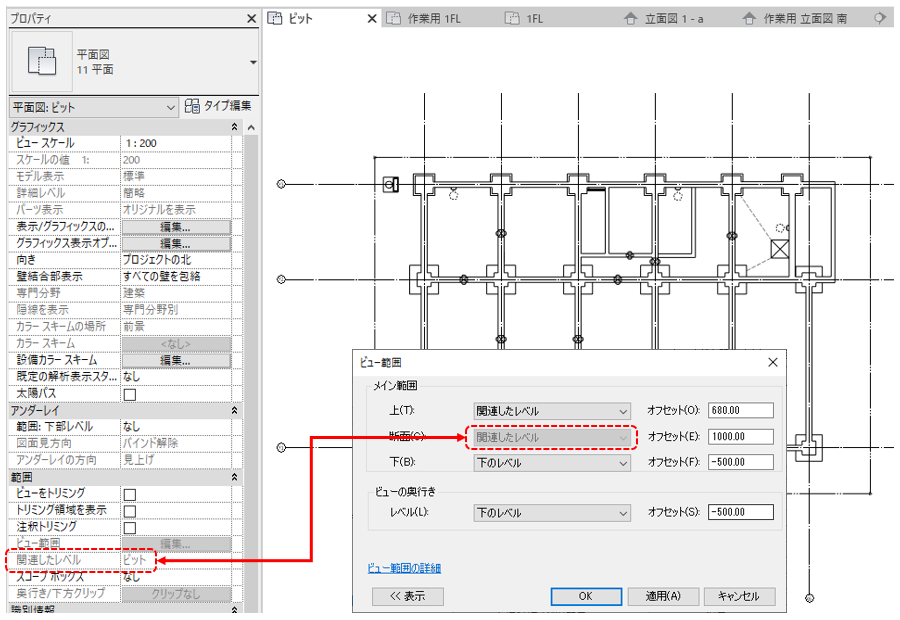

ビュー範囲のダイアログで表示される関連したレベルとは、平面図ビューで指定したレベルのことを指しています。
ビューのプロパティ → [範囲]グループ → [関連したレベル]にて、ビューごとに指定したレベルを確認することができます。

下のレベルについて

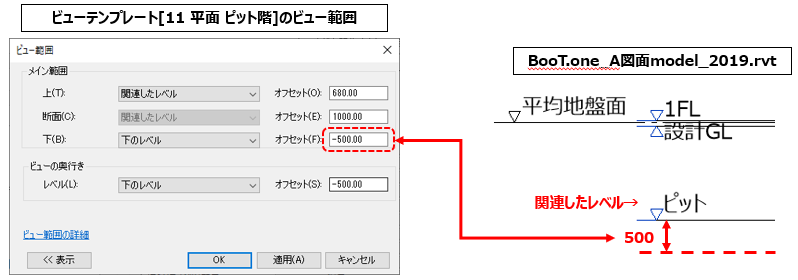

上記の事例では、関連したレベルがピット、最下部のレベルもピットになります。
関連したレベルより下のレベルが存在しない場合は、ビュー範囲の設定は関連したレベルからのオフセット値が反映される仕組みになります。

断面での関連したレベルのグレー表示について

ビュー範囲のダイアログの断面の項目がグレーアウト表示されるのは、ビュー表示の基準となるレベル(関連したレベル)になり、変更不可となるRevitの仕様です。
ビュー範囲につきましては、Autodeskヘルプをご参照ください。
