水平勾配のある梁や水平ブレースの高さの変更方法

＜質問＞

水平勾配のある梁や水平ブレースの高さの変更方法を教えてください。

＜解説＞

[B.構造]タブ → [編集]パネル → [梁▼] → [レベル調整]ツールを使用すると、始端・終端レベルが異なる勾配のある梁や水平ブレースに対しても、一括で高さの変更を行うことができます。

■操作手順
1.) 高さを変更したい梁を選択する
　※複数選択可能です。

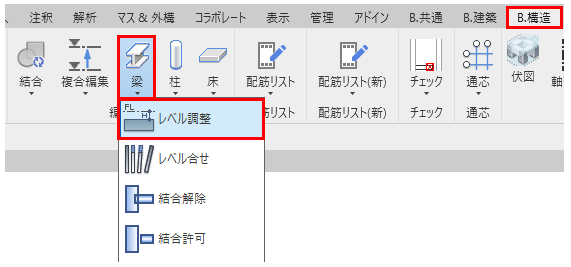

2.) [B.構造]タブ → [編集]パネル → [梁▼] → [レベル調整]ツールを起動する
　※ツール起動してから梁を選択し、オプションバーの[終了]をクリックしてもOKです。

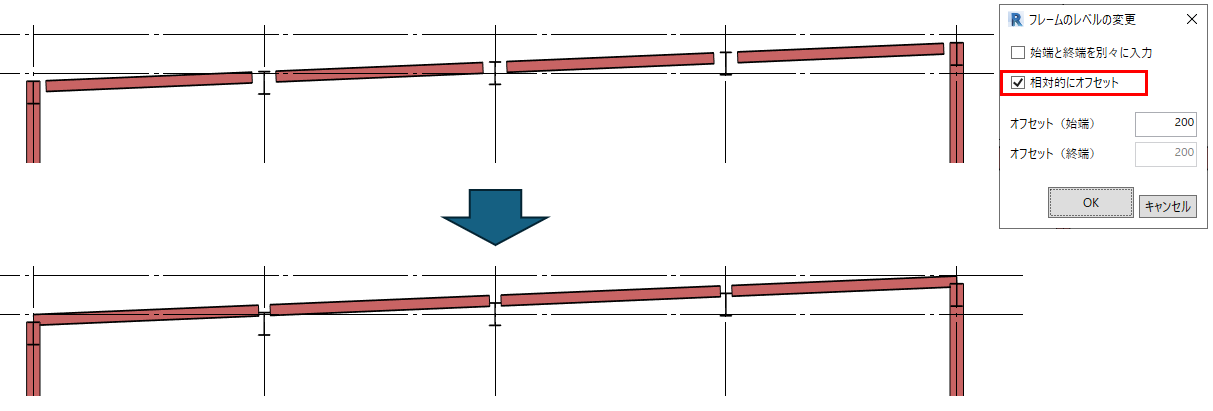

3.) 水平勾配を維持したい場合は設定ダイアログの[相対的にオフセット]にチェックを入れ、オフセット欄に数値を入力し、OKをクリックする

4.) 勾配が維持されたまま、梁のレベルオフセット値が変更される

※編集後、梁の端部の調整が必要となる場合は手修正する。
