床勾配に対するアゴ付き壁の位置調整について

＜質問＞

鉄骨造の建物では、パラペット アゴ付き壁に接合する床が、単独で存在することがあります。

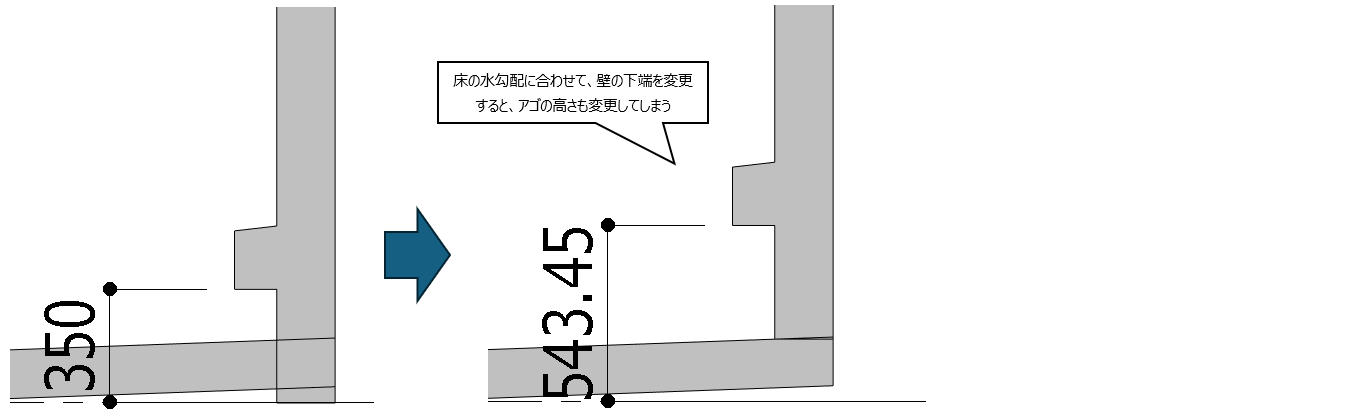

その場合、アゴを床からのオフセットで設定し、床の勾配に合わせて壁の下端を上げるとアゴも上がってしまいます。
どうすればいいですか。

＜解説＞

アゴ位置はそのままで床の勾配をつける方法については、下記ご参照ください。

■操作手順

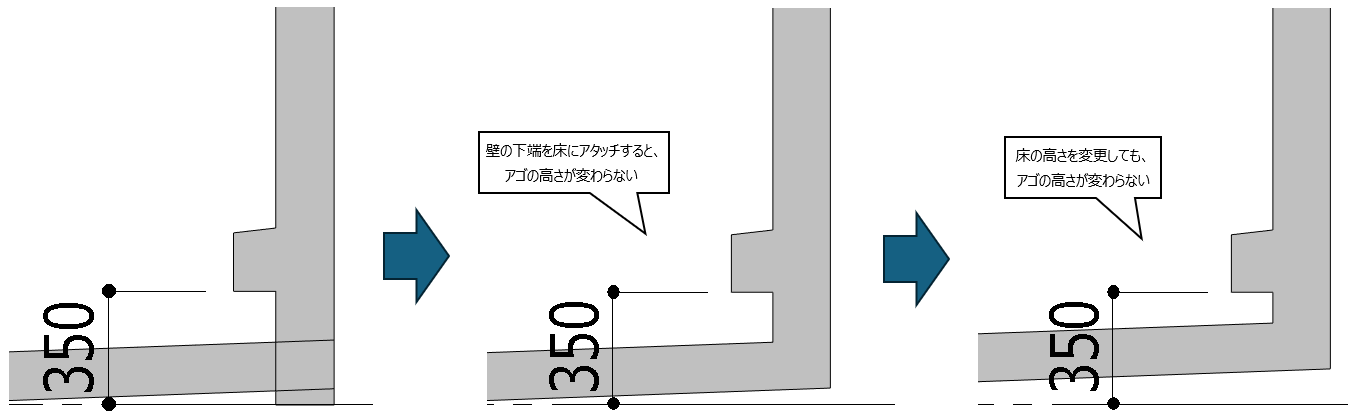

壁の下端を床にアタッチすることで壁の下端基準を上げる操作手順が必要なくなります。

1.) 壁を選択する

2.) [修正]タブ → [壁を修正]パネル → [アタッチ上/下端]ツールをクリック → オプションバーの壁をアタッチ：下部を選択する

3.) 壁と交差している床を選択する

4.) アゴの位置はレベルからの高さで維持され、壁の下端は床の高さに追従する

※保護ボード付きの壁タイプを使用している場合、保護ボードを修正する必要がありますので別途対応ください。
