階を跨いだ建具ファミリが上階で表示が切れてしまいます

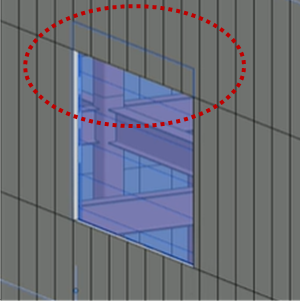

階がまたがるような位置へ1FLの壁に対してシャッターファミリを配置をした場合、2FL部分の建具部分がモデル上で表示されない現象が発生する場合があります。

本現象はホストとなる壁ファミリが1FL~2FLまでの配置で、2FL~別のインスタンスとなる場合に発生するため、1FLと2FLの壁を結合することで解消可能です。

結合手順は下記をご参照ください。

■手順

1. )[修正]タブ → [ジオメトリ]パネル → [接合]ツールをクリック

2. )壁を2枚クリックする

※水平方向にみえる線はパネル境界ではなく壁自体の境界線です。パネル境界として認識して使用している場合は結合すると線分表示がなくなりますのでご注意ください。
