[構造体 自動作成]ツールにて基礎梁などの基準を設計GLにする方法

＜質問＞

[構造体自動作成]ツールにて、基礎梁とベースの基準とする高さをどちらもGLにする方法を教えてください。また、ベース底はどんな場合でも１FL-2000で設定されているのですか。

＜解説＞

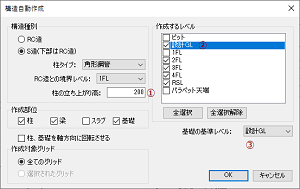

[B.構造]タブ → [作成]パネル → [一括作成▼] → [構造体自動作成]ツールについて、高さ基準の設定は、[構造自動作成]ダイアログにて設定可能です。

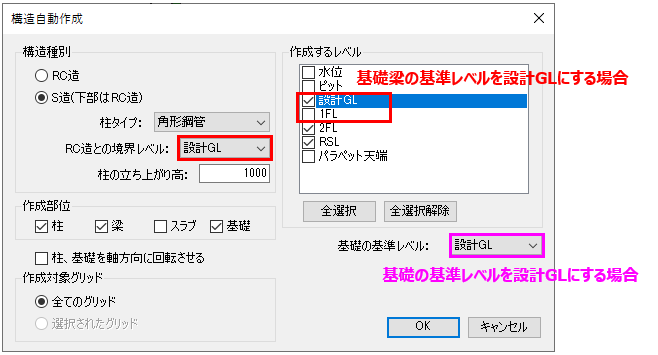

[作成するレベル]を[設計GL]とすることで、作成レベルが1FLではなく設計GLで配置することが可能です。

※その場合、柱基準レベルも設計GLとなるため、必要に応じて手修正することになります。
※基礎下端レベルはプログラムで『柱の基準レベルから-2000』になるように固定されます。
※この固定値は、柱の下端レベルがプログラムで-1000に固定されているため、Revitの仕様上自動的に
基礎下端レベル ＝ (柱下端レベル -1000) - (基礎厚さ 1000) ＝ -2000 となります。

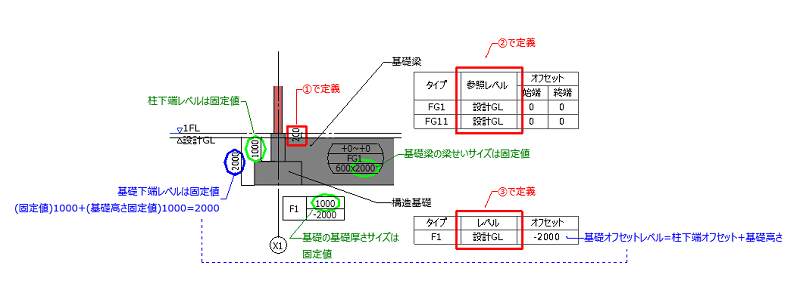

■各パラメータの概略図

※仮に基礎基準レベル③のみ1FLに変更し、設計GLと1FL間の値が100だとすると、構造基礎の基準レベルオフセット値は -2000-(100) = -2100 となります。
