電気関連ファミリの記号サイズについて

＜質問＞

電気関連ファミリのサブカテゴリ[記号1,2,3]の使用方法を教えてください。

＜解説＞

コンセントローダーよりロードできるコンセントファミリや、[ファミリカタログ]ツールよりロード可能な一部の電気関連ファミリは、サブカテゴリ[記号1,2,3]を活用し、ビューの表示設定にて記号サイズを切替する仕様となります。
※設定をしていないビューでは記号が三重に表示されます。
※記号サイズは、ビューテンプレートごとの設定を推奨します。
※設定後、電気関連ファミリを削除いただいてもサブカテゴリの設定は保持されます。

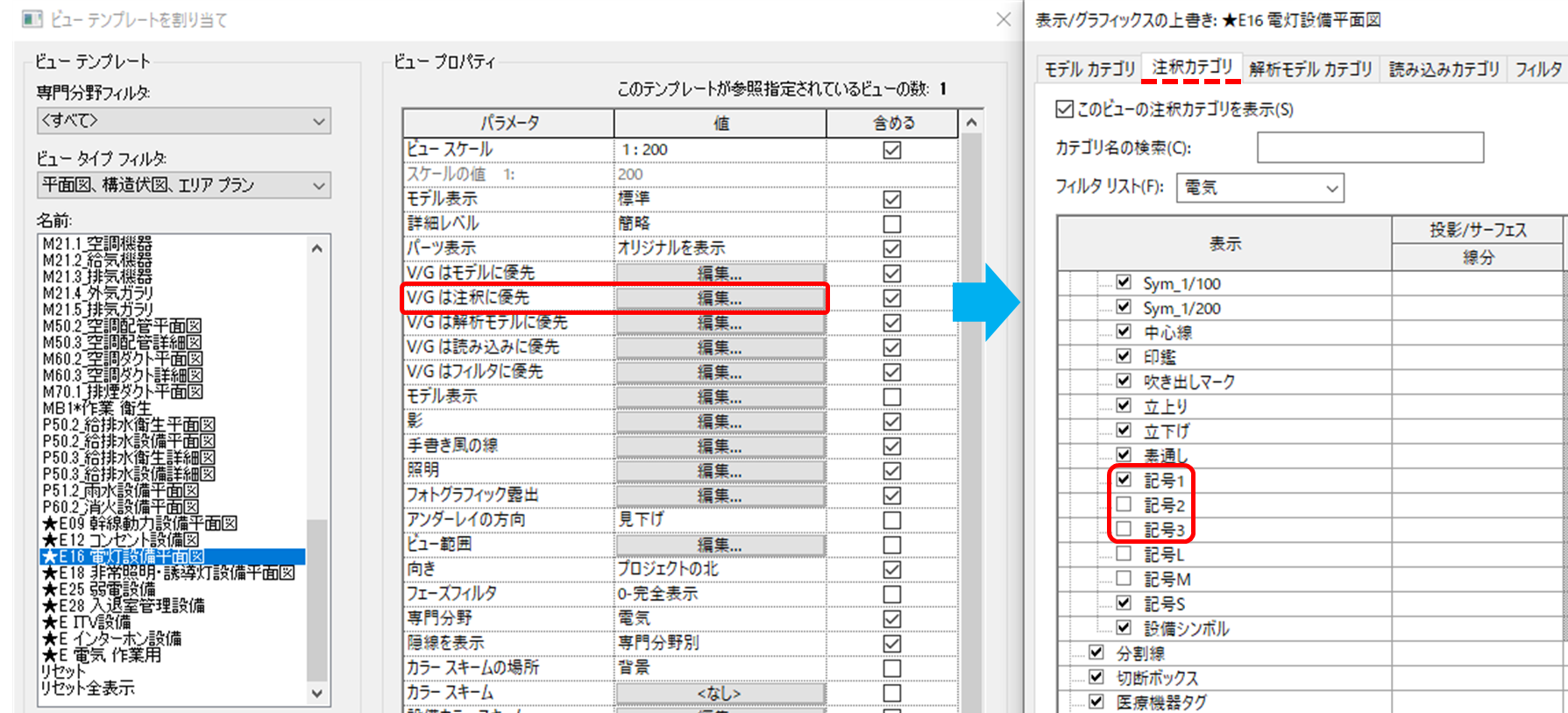

▼例：ビュープロパティ → [V/Gは注釈に優先] → [編集] → [一般注釈]のサブカテゴリ[記号1,2,3]

記号サイズの変更方法としては、2点あります。

①[記号表示設定]ツール

②[記号尺度設定]ツール

■手順

①[記号表示設定]ツール
ビューごとに記号サイズを変更したい場合は、[B.設備]タブ → [注釈]パネル → [記号▼] → [記号表示設定]ツールでも設定が可能です。
ツールの使用方法については、ツールアイコン上でマウスオーバーし、F1キーを押すと表示されるツールヘルプをご参照ください。

注意：本ツールにてビューテンプレートを適用しているビューの設定を変更した場合は、ビューテンプレートの割り当てが解除される動きとなります。

※電気関連ファミリのタイプパラメータの[記号サイズ]は基準サイズの設定であり、インスタンスパラメータの[記号スケール1,2,3]は、サブカテゴリ[記号1,2,3]に対応した比率を設定する仕様となります。

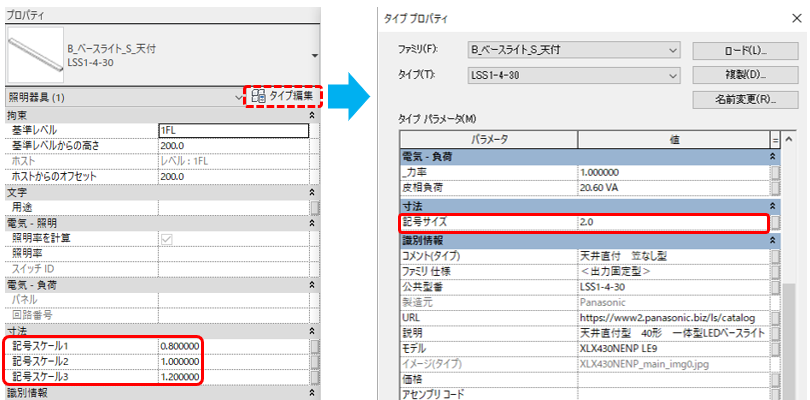

▼例：照明器具のプロパティ

※使い分けにルールは無く、建物の規模や図面サイズにより任意で設定します。

②[記号尺度設定]ツール
一括でインスタンスパラメータ[記号スケール1,2,3]の数値を変更したい場合は、[B.設備]タブ → [注釈]パネル → [記号▼] → [記号尺度設定]ツールで設定が可能です。
ツールの使用方法につきましては、ツールアイコン上でマウスオーバーし、F1キーを押すと表示されるツールヘルプをご参照ください。

■参考

旧サブカテゴリ[記号S,M,L]について

BooT.one Standardsに関する設備ファミリの名称改定に伴い、サブカテゴリを[記号S,M,L]から[記号1,2,3]に変更しています。
