＜質問＞
[構造体 自動作成]ツールにて配置される構造部材のサイズを階ごとに設定ができますか。また、サイズ変更方法を教えてください。
＜解説＞
[B.構造]タブ → [作成]パネル → [一括作成▼] → [構造体 自動作成]ツールは、簡易的に構造体を配置する目的のツールであるため、その仕様上、構造部材のサイズを階ごとに設定することはできかねます。

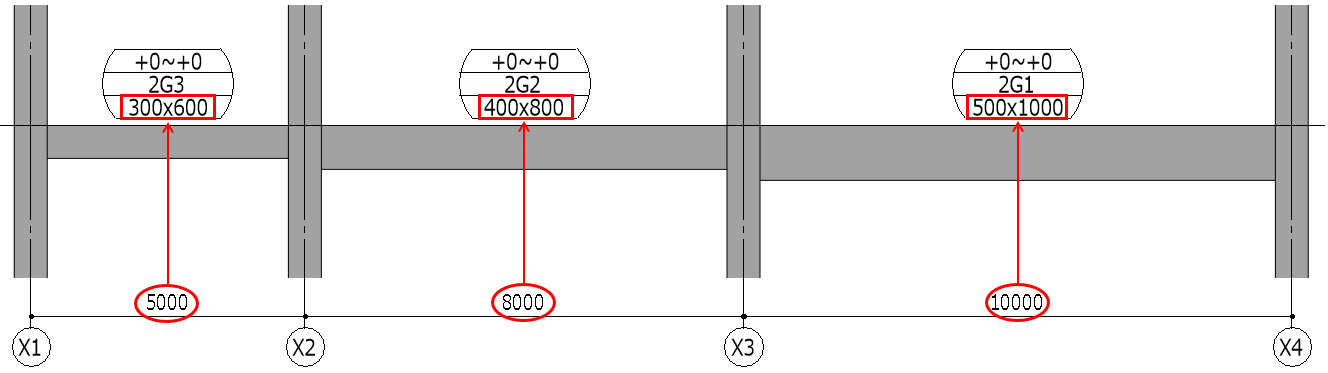

自動配置される構造部材のサイズについては、プログラムで定義しており、スパンを加味したサイズとなりますが、あくまで一括での配置となります。
そのため、細かな部材種類はユーザー様にてご対応いただく必要がありますが、部材種類を作成する、あるいは配置変更するうえでの補助ツールはいくつかご用意しておりますので2点ご紹介させていただきます。
①[ファミリ読込]/[ファミリ書出]ツール
[B.共通]タブ → [メンテナンス]パネル → [ファミリプロパティ▼] → [ファミリ読込][ファミリ書出]ツールで、Excelベースでパラメータを編集可能です。

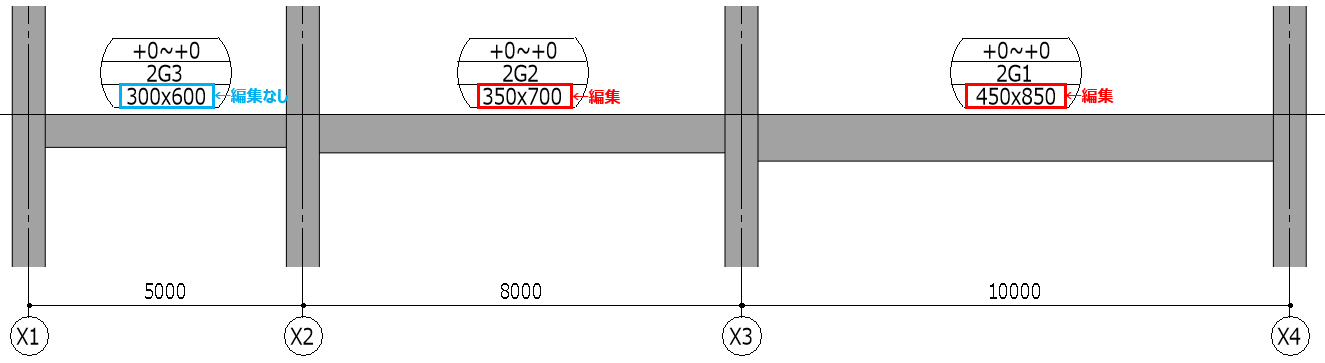

▼書出 → 読込後に寸法を変更できます
②[リネーム]ツール
[B.構造]タブ → [編集]パネル →[複合編集▼] → [リネーム]ツールで、階に従って部材タイプを自動変更できます。

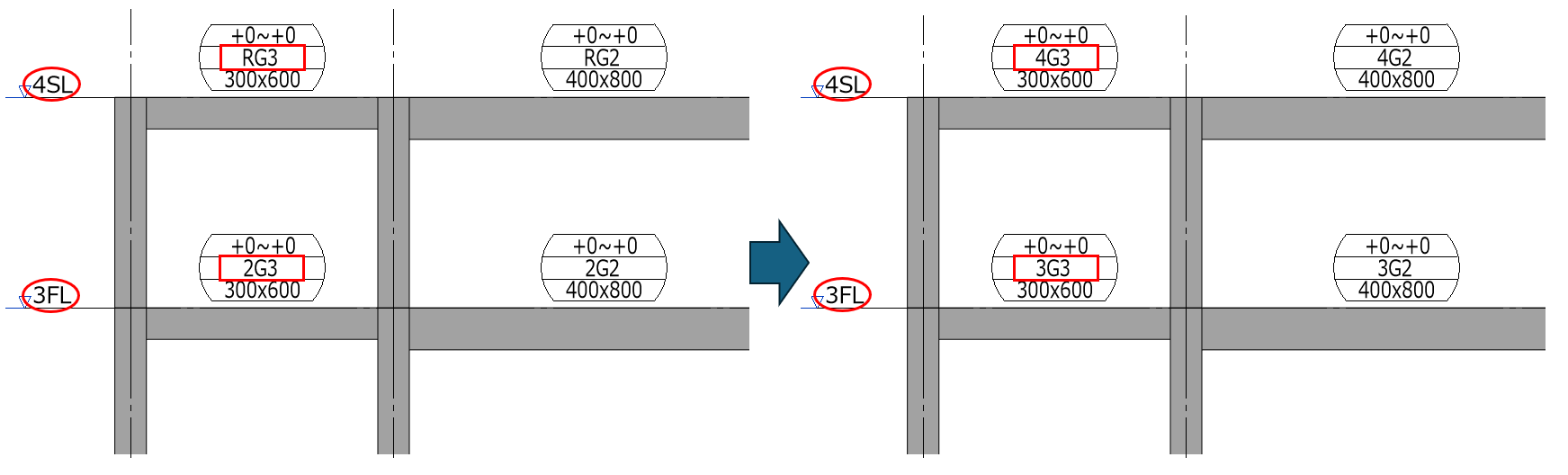

▼階に従ってタイプ名を変更できます
上記ツールの仕様上、一括で自動配置される構造部材はスパン認識による簡易サイズでの配置となっており、モデル作成としては、一括で自動配置で配置した部材を適切なものに手修正を加える手順を想定しております。手修正する際は、各種BooT.one Extensionツールをご活用いただきますと効率的に編集いただけます。
