＜質問＞

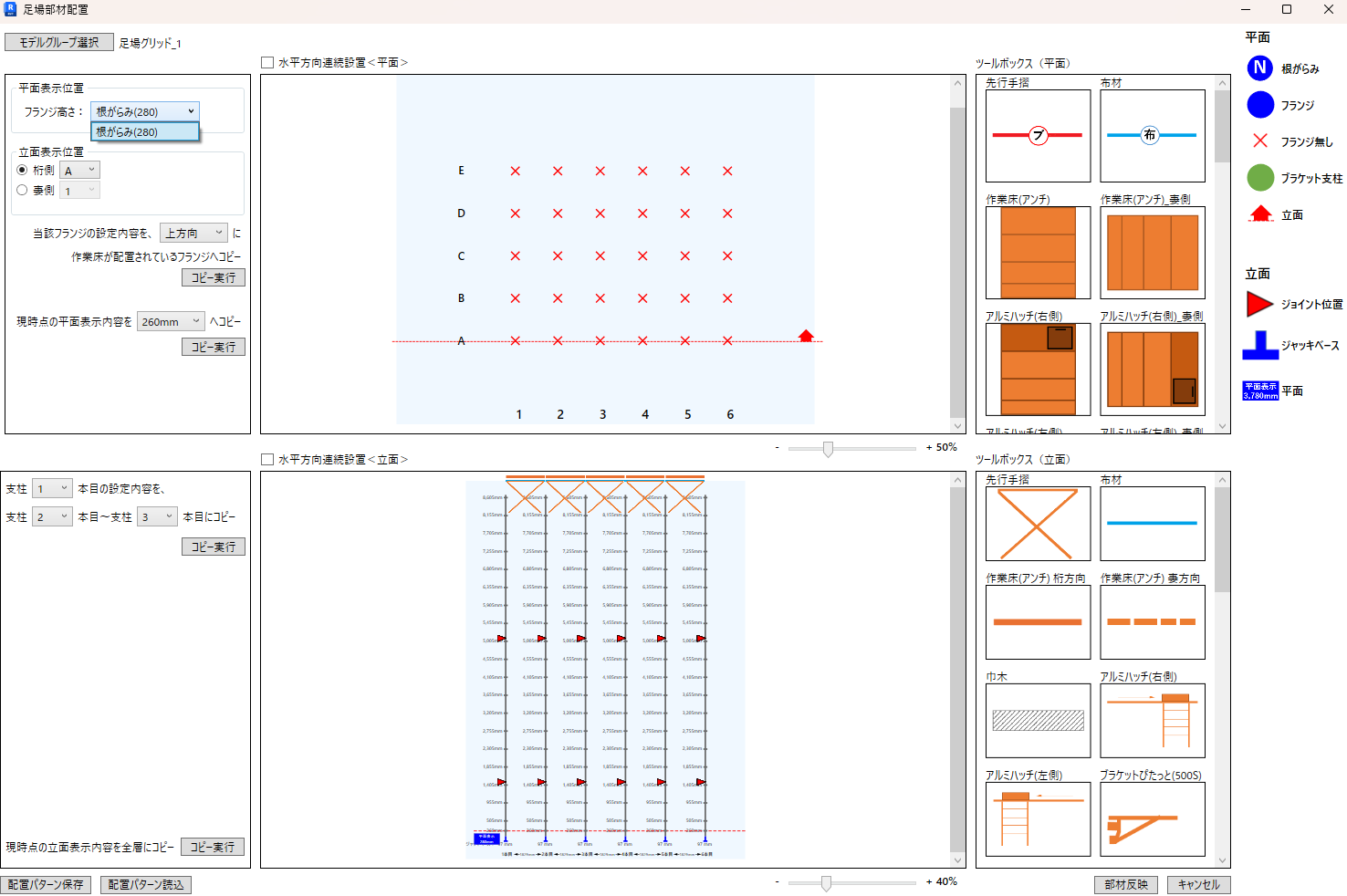

[B.次世代内部足場]タブ → [部材配置]パネル → [部材配置機能]ツールについて、
実際のモデルでは根がらみの箇所が、ダイアログ上ではフランジ無しの記号で表示されるのはなぜですか。
また、平面表示位置の[フランジ高さ]について、プルダウンをしても項目が根がらみ1つのみしか表示されないのはなぜですか。
＜解説＞
■原因
BooT.one 仮設 ver2.0.0にて作成した足場グループを、
BooT.one 仮設 ver2.0.1の[部材配置機能]ツールにて選択した際に本現象が発生する場合がございます。
BooT.one 仮設 ver2.0.1にて配置ファミリのタイプ名等の見直しを行っているため、
BooT.one 仮設 ver2.0.0にて配置したファミリをバージョンアップ後の[部材配置機能]ツールにて正しく読み取ることができなくなっております。
■対処方法
上記現象が発生した場合は、お手数をおかけいたしますが、
該当プロジェクトより既存の足場ファミリ(一般モデルカテゴリ)をプロジェクトブラウザから削除し、
BooT.one 仮設 ver2.0.1の[支柱自動配置機能]ツール等にて再配置のうえご利用ください。
