＜質問＞

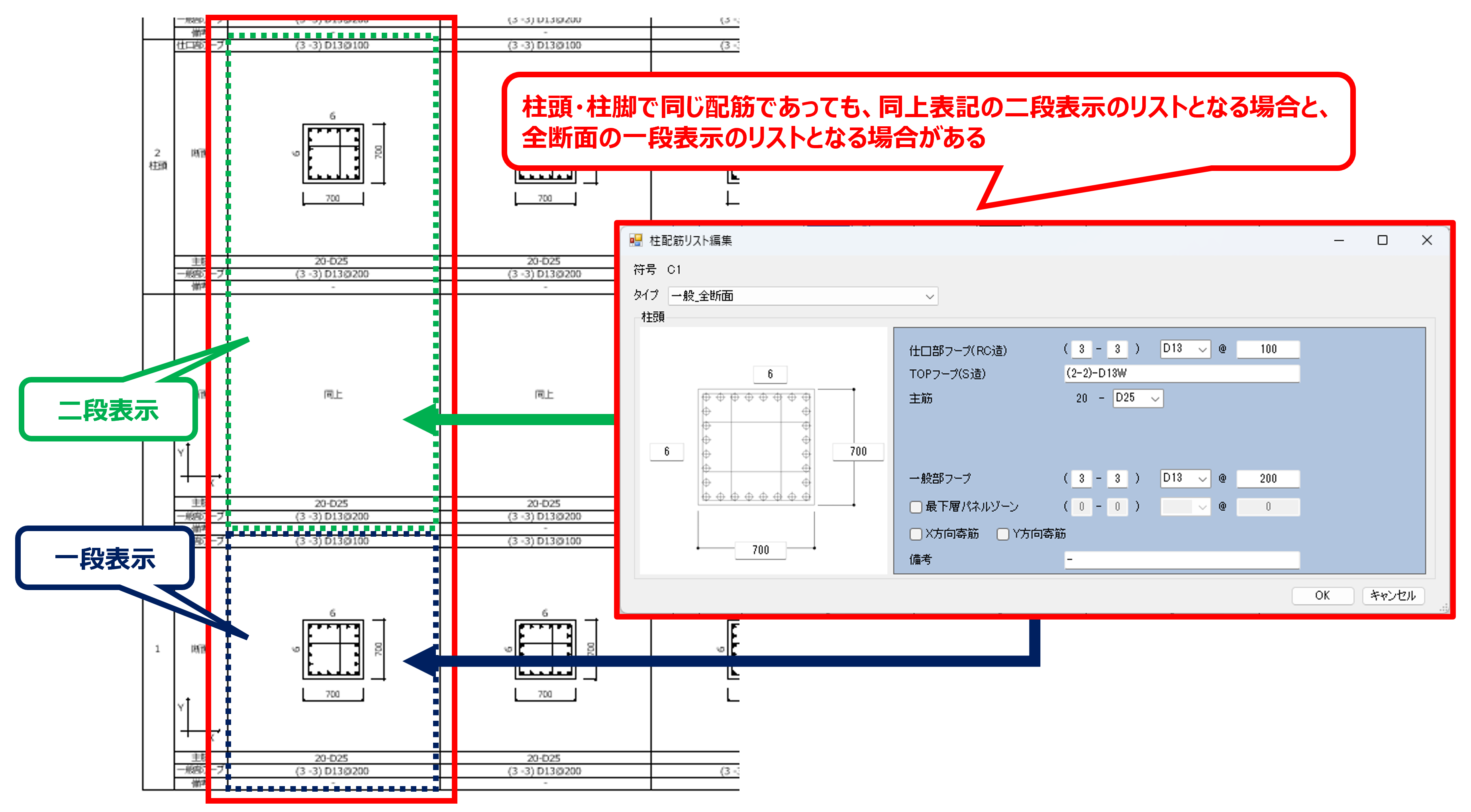

[配筋リストレイアウト]ツールで柱配筋リストを作成しました。柱頭・柱脚で同じ配筋で設定していますが、
全断面の一段表示になるリストと、同上表記の二段表示になるリストがあります。
二段表示のリストになる条件を教えてください。
＜解説＞
■二段表示になる条件

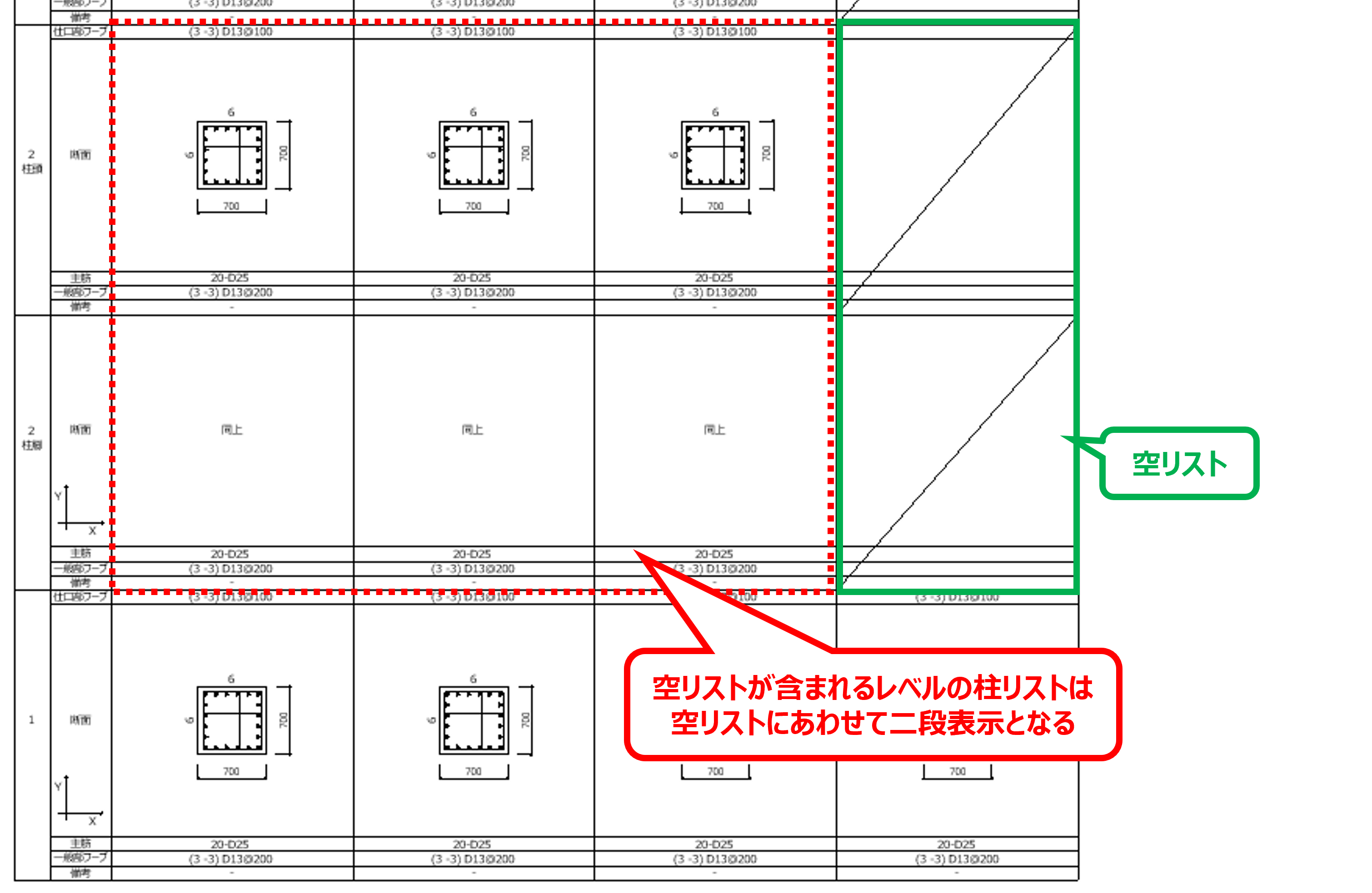

[断面リストレイアウト]ツールにてレイアウト後、空リストが含まれるレベルの柱リストについては、
柱頭・柱脚で同じ配筋の場合でも、自動で柱頭・柱脚の二段表示となり、「同上」と表示されます。
■ツール・ファミリの仕様
[断面リストレイアウト]ツールの仕様上、柱頭・柱脚で配筋が異なる二段表示の柱リストを含むレベルについては、
リストの高さ方向のレイアウトを整えるため、通常一段表示で配置されるリストであっても、自動的に二段表示となります。
また、空リストは標準で二段表示であるため、同レベルに配置される柱リストも同様に二段表示となります。
