＜質問＞
２層以上の下地のレイヤを持つタイプの壁を、タイプセレクタから下地１層のタイプに変更した状態で、
[B.共通]タブ → [注釈]パネル → [寸法▼] → [壁]ツールを実行しようとすると、
「1 つまたは複数の寸法参照は無効です。あるいは、無効になりました。」のメッセージが表示され、寸法を配置できません。
またこのメッセージが繰り返し表示されます。どうしたらよいでしょうか。
＜解説＞
本エラーメッセージは、想定外の状態の壁に対して本ツールを実行した際に、
壁の「躯体芯」や「下地材の壁面」の情報が読み取れなくなり表示されるメッセージです。
※想定外の状態の例）複数レイヤを持つ状態の壁をRevit標準機能で配置後に、レイヤを減らす編集がされた壁（コンポーネント）
壁の「躯体芯」や「下地材の壁面」の情報が読み取れなくなった状態で、
本エラーが繰り返し表示される場合、以下の方法で回避いただく必要があります。
＜回避方法＞
1.) エラーダイアログ上で[キャンセル]ボタンにてツールをキャンセルする
2.) レイヤが一層の壁ファミリを配置してから、タイプ変更にてレイヤが複層の壁に変更する
3.) 再度[寸法-壁]ツールを実行する

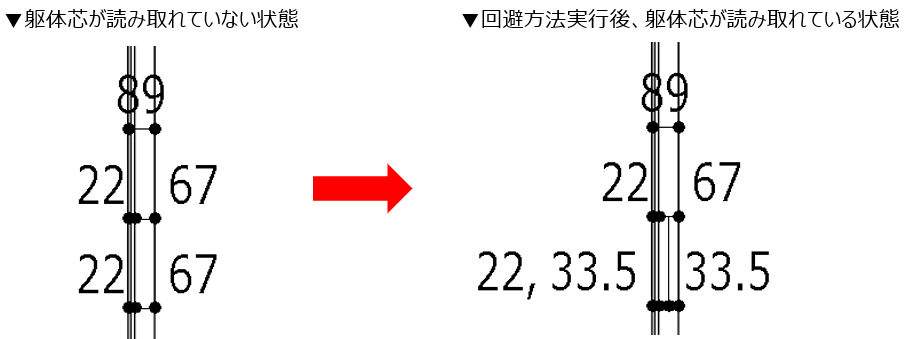

なお、エラーメッセージが表示される壁タイプをRevit標準機能にて直接再配置した際に、
本ツールでの寸法は配置されても壁の「躯体芯」が読み取れず、躯体芯の寸法が正しく振り分けられない場合があることを確認しております。
その場合につきましても、上記＜回避方法＞の手順2.)以降の方法で回避ください。
なお、本エラーメッセージが繰り返し表示されてしまう動きにつきましては、BooT.one Ver3.2.2以前で発生しておりました。
2025年11月14日(金)よりリリースされましたBooT.one Ver3.2.3にて改修を行い、メッセージは繰り返し表示されないようになりました。
お手数をお掛けいたしますがコンテンツサーバーよりインストーラーをダウンロード・インストールのうえ、ツールの実行をお試しください。
