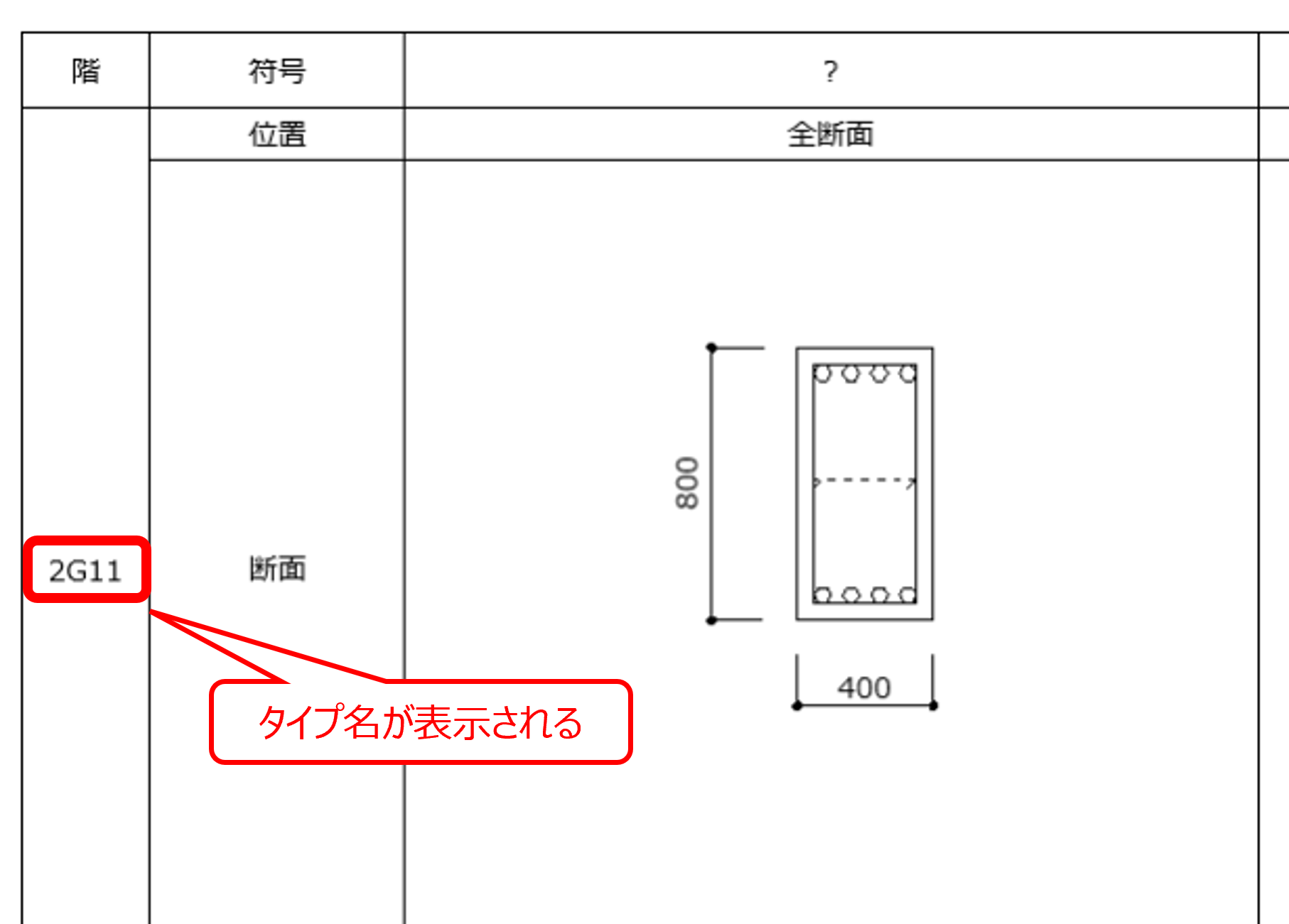

柱/梁配筋リストファミリの階の欄にタイプ名が表示される

＜質問＞

[断面リストレイアウト]ツールにて作成される配筋リストの「階」の欄に構造柱/構造フレームファミリのタイプ名が表示されました。階数を表示するためにはどうしたらよいでしょうか。

＜解説＞

柱/梁リストファミリの「階」の欄につきましては、構造柱/構造フレームファミリのタイプ名と[符号]タイプパラメータを基に決定される仕様となっております。

[符号]パラメータに部材の符号を入力することで、「階」の欄に階数が表示されますので、下記仕様を参考に、タイプ名と[符号]パラメータを確認し設定してください。

■配筋リストの「階」の欄の仕様

タイプ名先頭の階数を除く文字列と[符号]パラメータに入力している文字列が一致している場合、タイプ名先頭の階数が「階」の欄に表示されます。

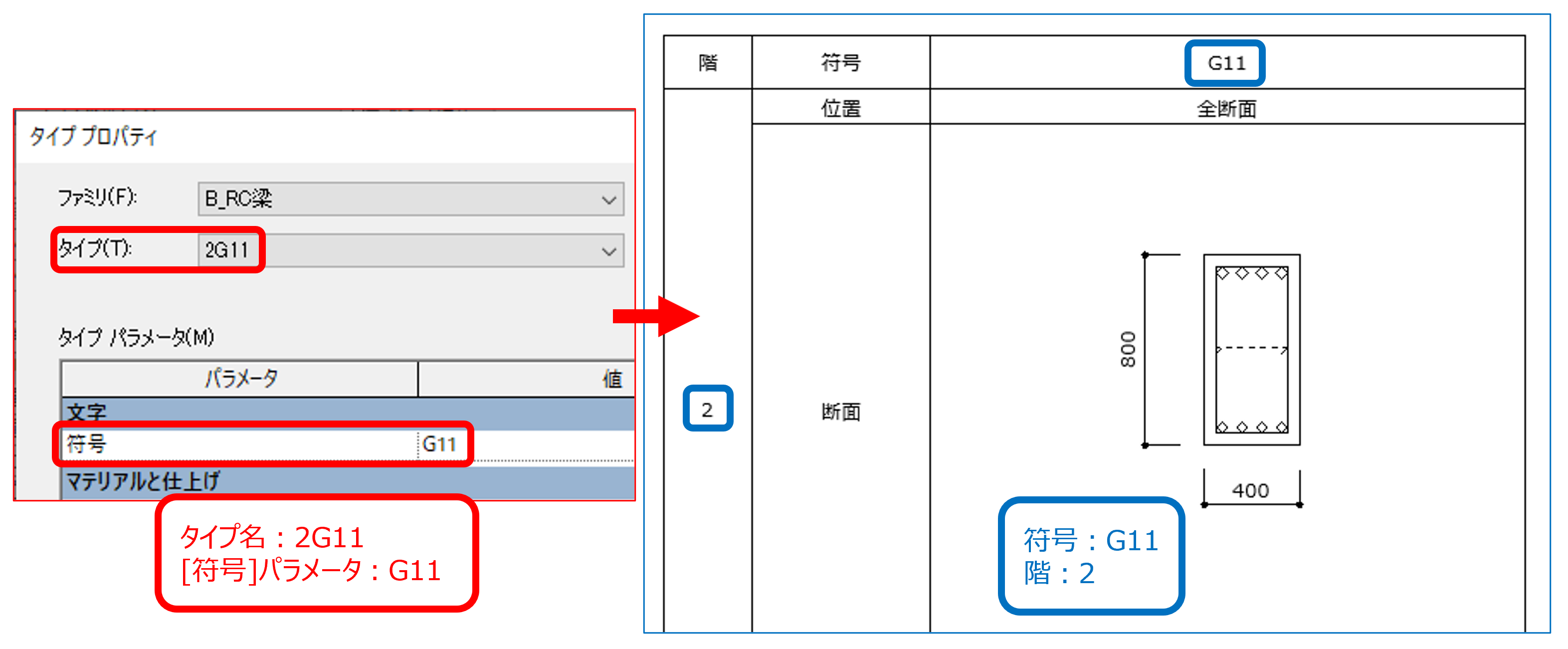

「階」の欄に階数が表示される例
2階に配置した構造フレームファミリのタイプ名が「2G11」、[符号]パラメータが「G11」の場合、「階」の欄は「2」と表示される。

そのため、配筋リストを作成する際は「階」の欄が適切に表示されるように、構造柱/構造フレームのタイプ名、[符号]タイプパラメータを上記仕様に沿った文字列に設定する必要があります。

また、タイプ名と[符号]パラメータが上記仕様に沿った設定ではない場合、想定した「階」の表示とならない場合がありますので、下記の設定例も併せてご確認ください。

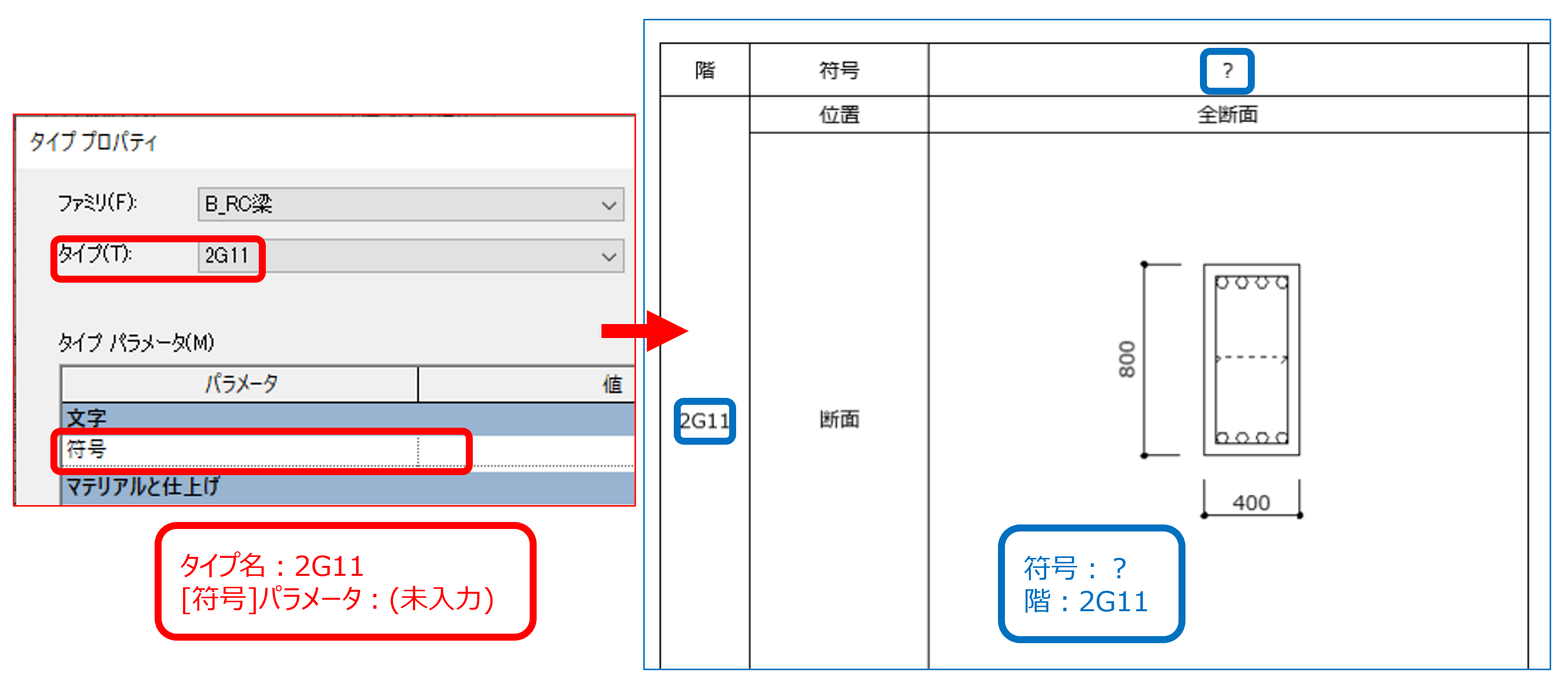

「階」の欄にタイプ名が表示される例
2階に配置した構造フレームファミリのタイプ名が「2G11」、[符号]パラメータが未入力の場合、「階」の欄は「2G11」、符号は「？」となる

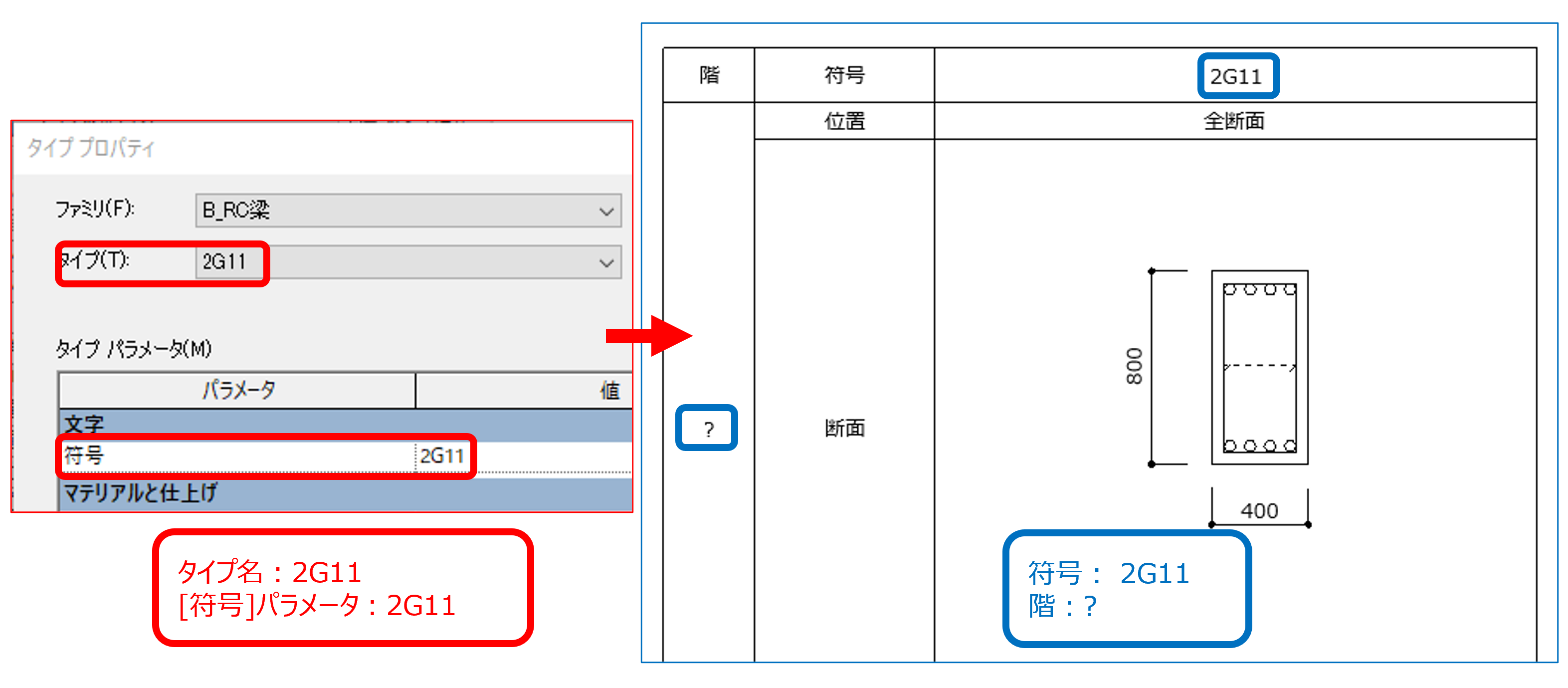

「階」の欄に「?」が表示される例
2階に配置した構造フレームファミリのタイプ名が「2G11」、[符号]パラメータが「2G11」の場合、「階」の欄は「？」、符号は「2G11」となる

※本記事の記載内容は、配筋リストツール、配筋リスト(新)ツールのファミリ共通の内容となります。
