建具一般事項にガラスの凡例(*LowE)を追加しても集計表[A23_凡例_ガラス]に反映されません

＜質問＞

建具一般事項にガラスの凡例(*LowE)を追加しても集計表[A23_凡例_ガラス]に反映されません。

どうすればいいですか。

＜解説＞

凡例ビュー[A23_ガラス種別]にて既存の塗り潰し領域を複製しただけでは、集計表[A23_凡例_ガラス]には反映されません。

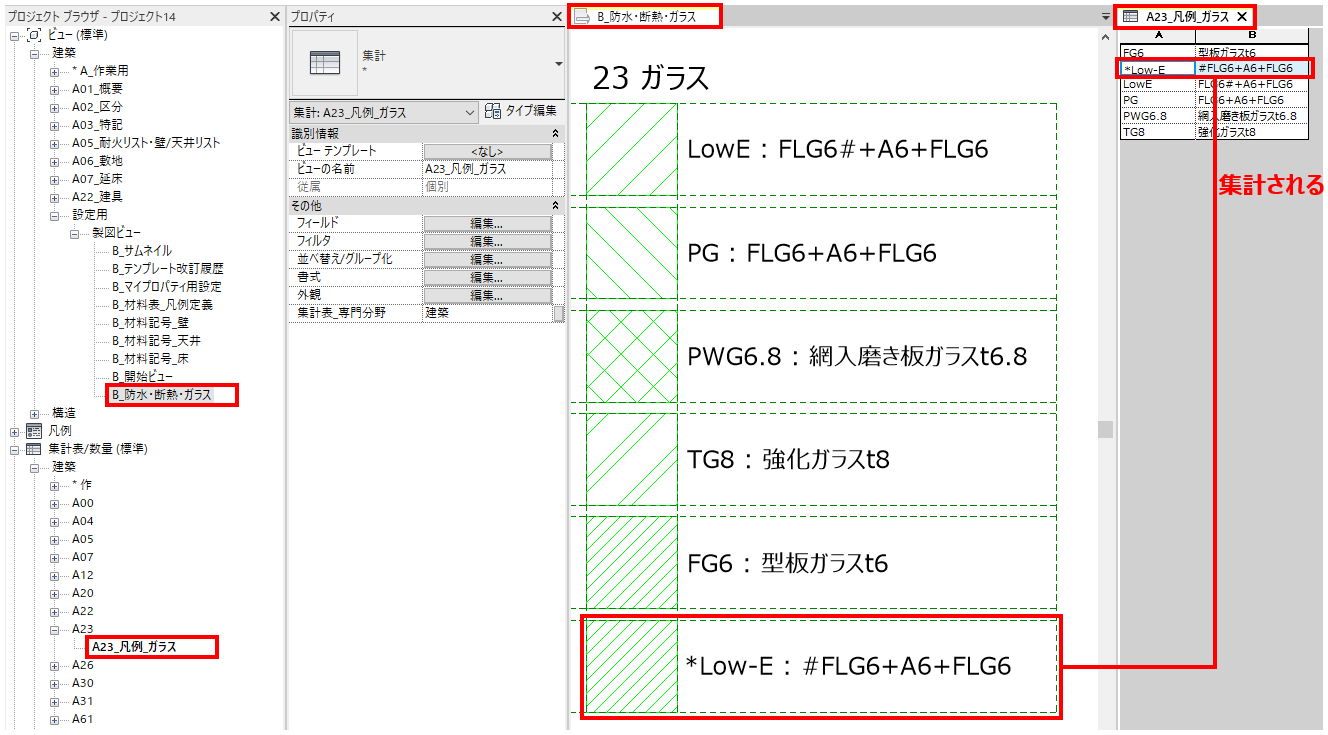

集計表[A23_凡例_ガラス]にて集計している項目は凡例ビューではなく、下記の製図ビューにて配置することで、集計される仕様となります。

プロジェクトブラウザの [ビュー] → [建築] → [設定用] → [製図ビュー] → [B_防水・断熱・ガラス]ビュー

※凡例に配置されているコンポーネントは、建物モデルのコンポーネントの追加インスタンスとして数えられません。 そのため、集計表やメモブロックにリストされるコンポーネント インスタンスの数には含まれません。

凡例ビューの詳細につきましてはAutodeskヘルプをご参照ください。
