材料表と外部仕上表の関係性を教えてください

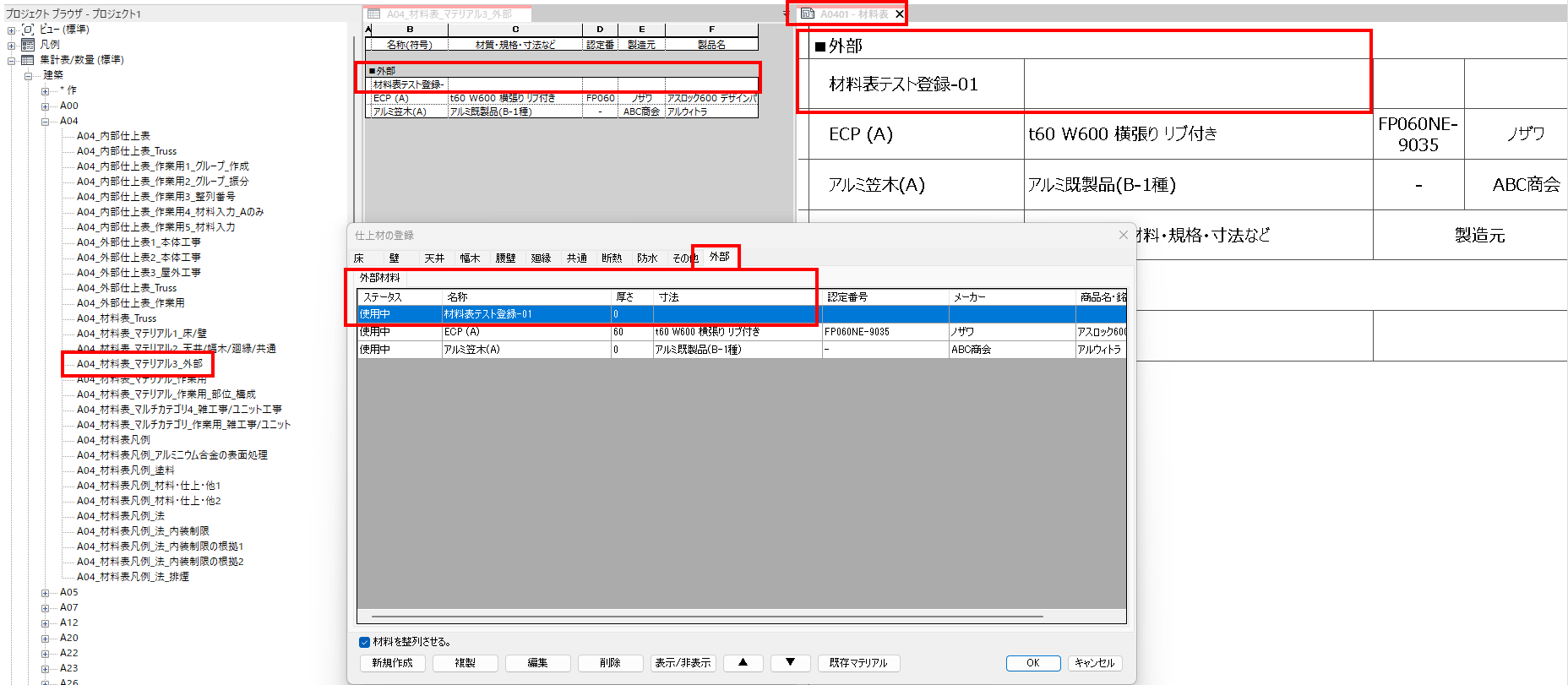

[材料登録]ツールにてご登録いただく[外部]タブに該当するマテリアルは、材料表の外部箇所に反映されるものであり、外部仕上表との連携はございません。
[A0401 - 材料表]シートの[■外部]に配置するためだけの情報になります。

※[材料登録]ツールによって反映される主なものは、室内仕上表と材料表の2つです。

​​​​​

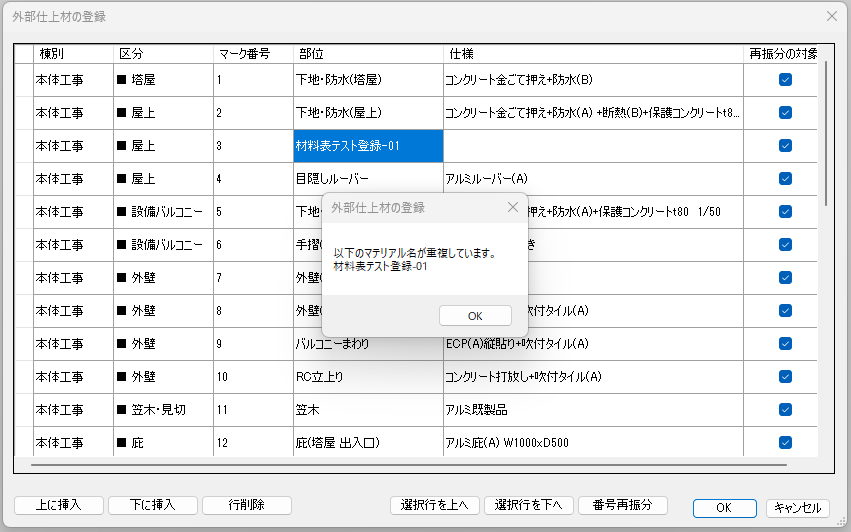

[材料登録]ツールにて作成したマテリアルを[外部 仕上表]に登録することは、マテリアル名の重複となるためできません。

※[材料登録]ツールでは『材料名』、[外部 仕上表]ツールでは『部位』がそれぞれマテリアル名に該当します。
​​

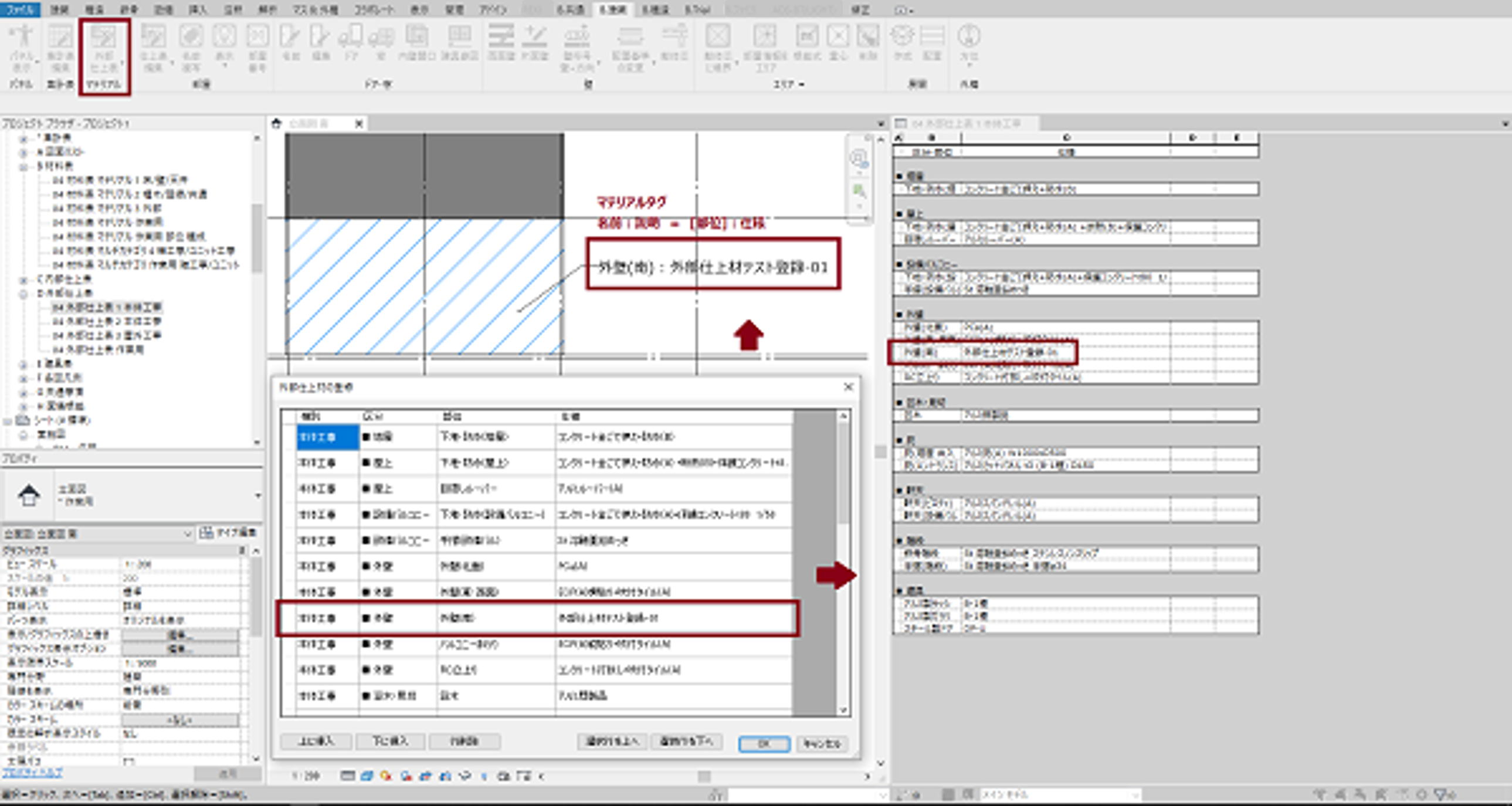

そのため、立面図での表現は[外部 仕上表]ツールにて作成したマテリアルのマテリアル名に該当する『部位』、説明に該当する『仕様​』をマテリアルタグとして表示させることができます。
その際、モデルのマテリアルに直接割り当てるか、もしくはペイントにてマテリアルを変更する必要があります。

※現状は、マテリアルを建物の各部位に別途割り当てる手順となっております。

※材料登録に関しまして、別途資料も併せてご参照ください。

資料に記載されている内容より、さらに詳細な情報をご希望の場合は現在資料がございませんので、
お手数ですが随時、ヘルプデスクまでお問い合わせください。
