＜質問＞
[ファミリ書出]ツールにてExcelに出力し、編集後に[ファミリ読込]ツールで読み込むと設定内容が異なるパラメータがあります。何か注意事項等あるのですか。
＜解説＞

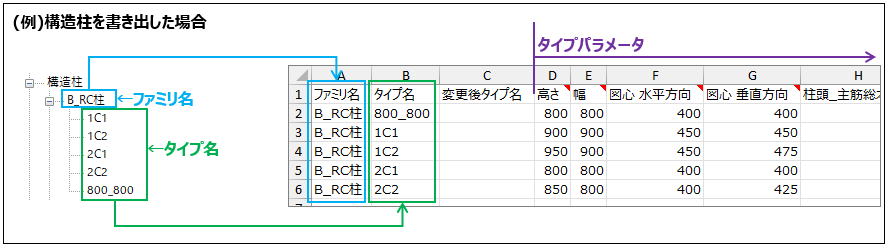

[B.共通]タブ → [メンテナンス]パネル → [ファミリプロパティ▼] → [ファミリ書出] [ファミリ読込]ツールでは、プロジェクト内とExcelで、下図内容のように対応しています。
パラメータの数値が読み込まれない現象は、ファミリ内に同じ役割を行うパラメータが複数設定されている場合に発生します。

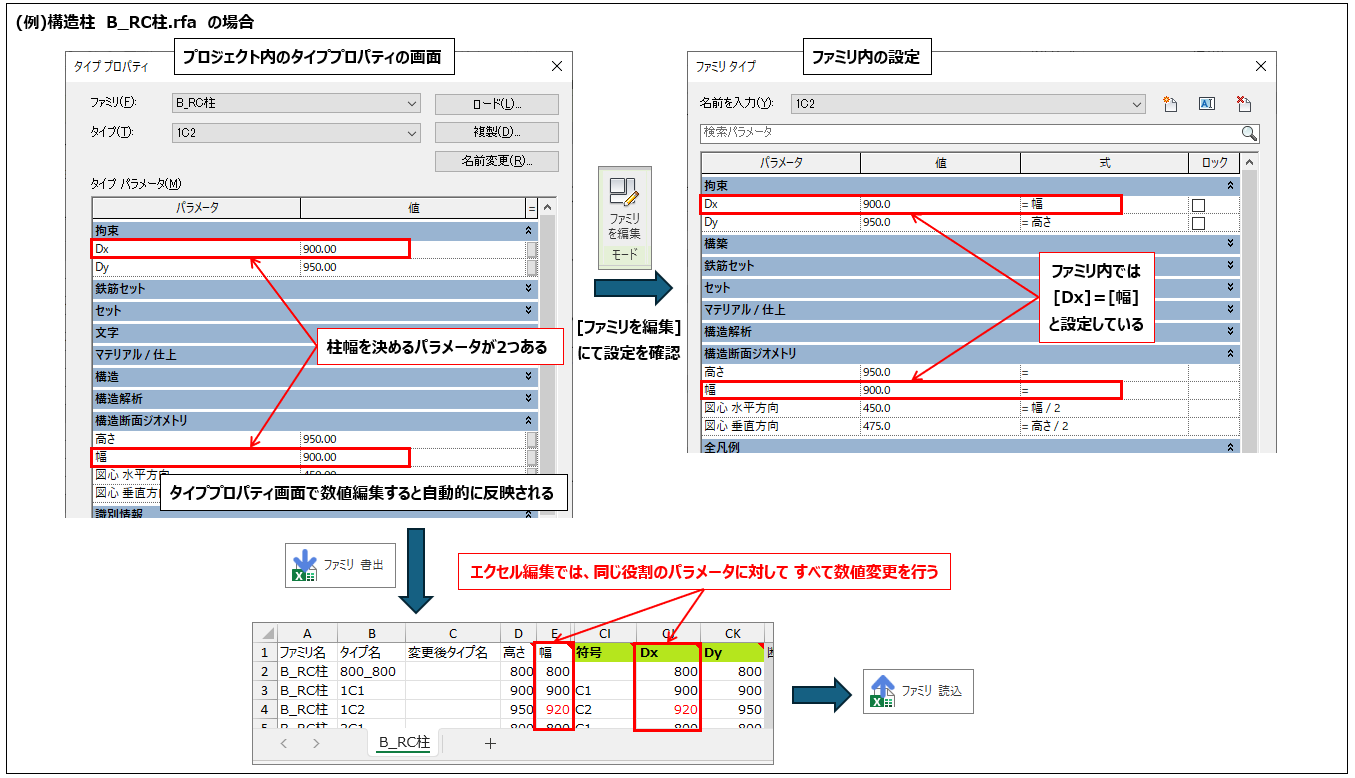

例えば、BooT.oneのRC構造柱ファミリでは、柱幅を決めるパラメータが2種類存在しています。Excel編集上にて片方のパラメータしか数値変更しなかった場合は、[ファミリ読込]ツール実行時にパラメータ値の変更が正しく行われない現象が生じます。
パラメータの設定をご確認いただき、イコールで設定されているパラメータがある場合は、Excel編集では両方に等しい数値を設定してください。
■編集条件事項
[ファミリ書出]ツール実行後のExcelデータにつきましては、編集時にいくつか条件がございます。
以下にツールの仕様と、Excelでの編集の留意点についてご説明しますのでご参照ください。
[ファミリ書出]ツールの仕様
・Excel上で各種ファミリのタイプ名編集ができる
・既存のファミリタイプの行をコピーして、新しいファミリタイプ追加と数値のパラメータ値の編集ができる
編集での禁止事項
・1行目を削除しない
・1行目のパラメータ名は変更しない
・B列(元のタイプ名)は変更しない ※タイプ名を変更したい場合はC列に記載する
編集での可能事項
・タイプ名を除いて、設定しなくてもよいパラメータの列は削除してもよい
・列は入れ替えてよい
編集での注意事項
・グレーアウトしているパラメータは読み取り専用のため編集不可
・新しいタイプを増やす際は、タイプ名が重複しないようにする
