マテリアルタグの情報元はどうやって確認できますか

<質問>

マテリアルタグの情報元はどうやって確認できますか。

＜解説＞

BooT.oneガイドラインモデルにて配置しているマテリアルタグの情報元の確認方法についてご案内します。

■参照

参照図面：
プロジェクトブラウザ → [シート] →[ガイドライン] → [1803 WC男の展開図A]

データ：ガイドラインモデル
BooT.one_Guideline_Model_20xx.rvt

■確認方法

1. ホスト情報の確認

2. マテリアルペイントの確認

1. ホスト情報の確認

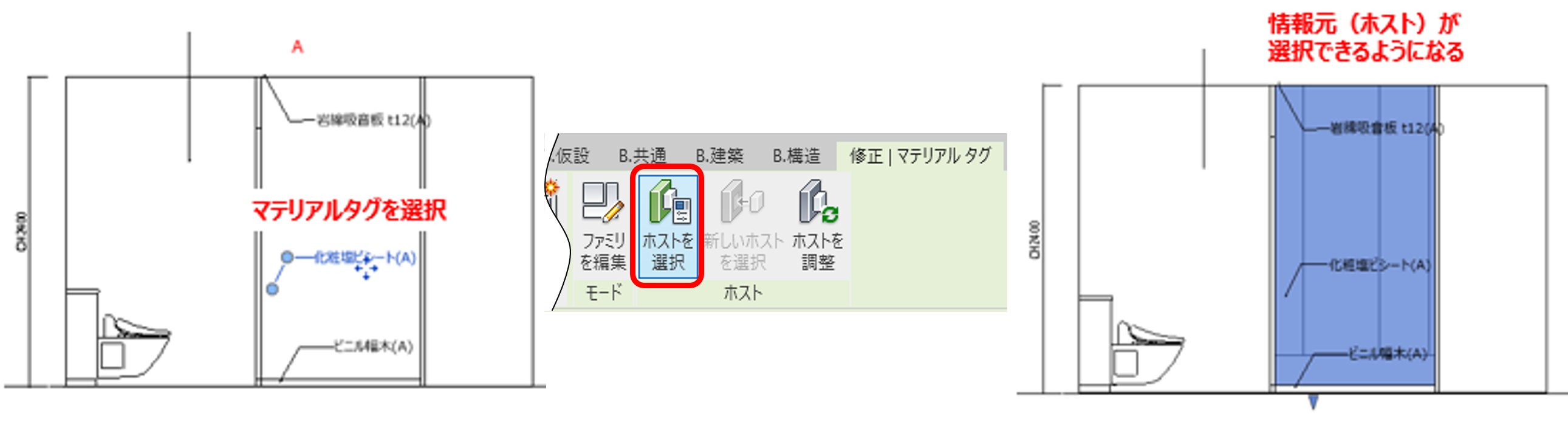

マテリアルを選択し、[修正]タブ → [ホスト]パネル → [ホストを選択]をクリックし、ホストとなっているオブジェクトの情報をご確認ください。
・壁・床・天井の場合：タイプ編集から仕上となっているレイヤ構造のマテリアルを確認
・上記以外(壁の造作材など)：タイプ編集からマテリアル情報を確認


2. マテリアルペイントの確認
BooT.oneガイドラインでは壁仕上のモデリングは行っておりませんので、壁厚自体は0となります。壁厚0の仕上壁レイヤを生成することはRevitの仕様上許可されていないため、マテリアルを割り当てることはできません。

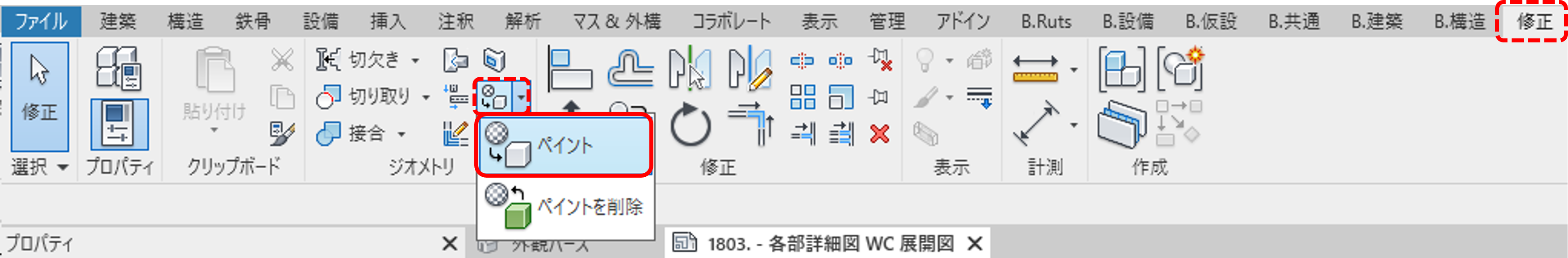

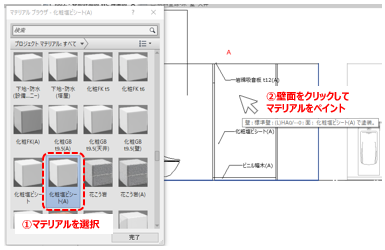

そこで、「ペイントツールを使用して壁面にマテリアルを割り当てる」方式をとっております。
そのため、マテリアルタグの情報元は上書きしたペイントのマテリアル名となります。

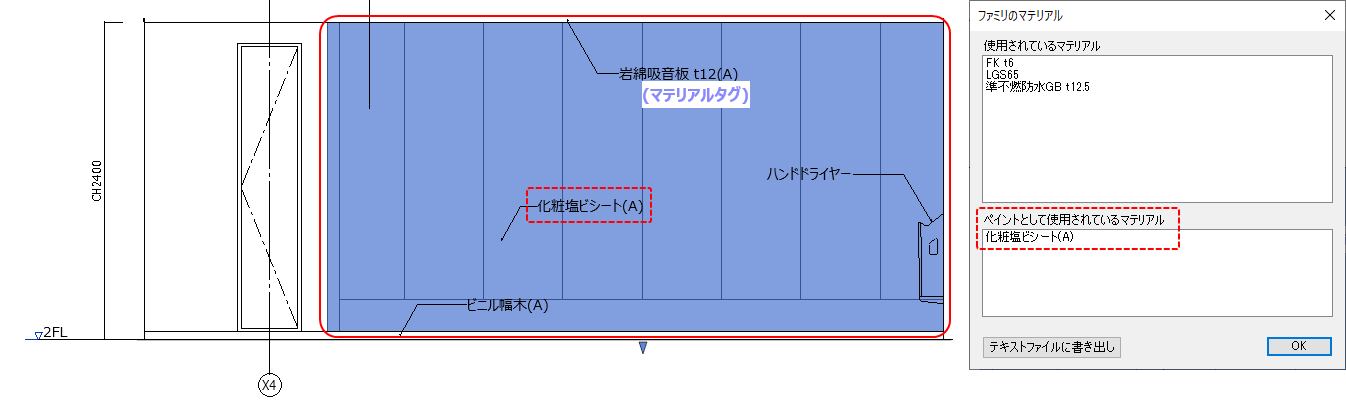

その場合はホストを選択後、[B.共通]タブ → [メンテナンス]パネル → [ファミリメンテ▼] → [ファミリマテリアル]ツールにて確認可能です。
▼ [1803 WC男の展開図A]　WC女

■補足

ペイントツールの使用方法は下記を参照ください。
