柱配筋リスト断面表示について、「芯鉄筋あり」の断面で鉄筋が表示されません。 なぜでしょうか

＜質問＞

柱配筋リスト断面表示について、「芯鉄筋あり」の断面で鉄筋が表示されません。 なぜでしょうか。

＜解説＞

柱配筋リストファミリ内の[躯体面から芯鉄筋X/Y方向までの距離]パラメータの設定はされておりますでしょうか。

設定がされていない場合、鉄筋の表示がされませんので、上記パラメータをご確認ください。

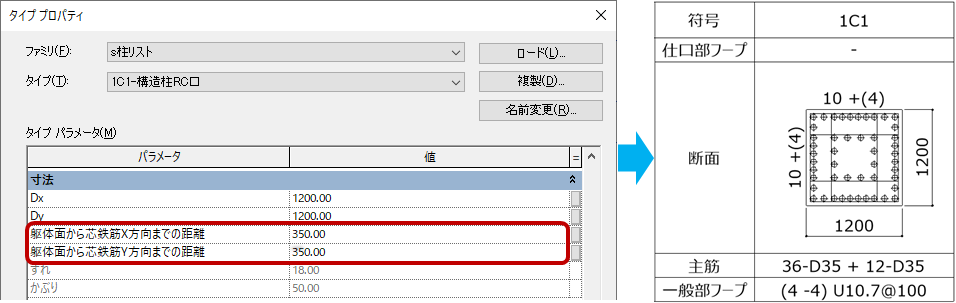

▼参照データ：パラメータ[躯体面から芯鉄筋X/Y方向までの距離]を設定したイメージ図

※本記事の記載内容は、配筋リストツール、配筋リスト(新)ツールのファミリ共通の内容となります。
