＜質問＞
腰窓とドアが一体化したファミリを作成したいのですが、BooT.one[ドア]・[窓]ツールで作成ができません。
他のツールで作成する方法はありますか。
＜解説＞
■作成方法
腰窓が隣接したドアのような、枠の高さが異なる（枠形状が矩形以外となる）一体型のファミリは、
[B.建築]タブ → [建具]パネル → [CW]ツールを使用し、ドアと窓を組み合わせたカーテンウォールを作成することで
対応可能です。

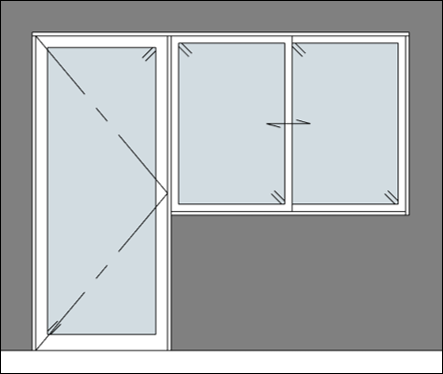

▼[CW]ツールによる作成例
■作成手順
1.) [B.建築]タブ → [建具]パネル → [CW]ツールを起動する
2.) 作成する連窓にあわせてパネルを設定し、カーテンウォールを作成・配置する

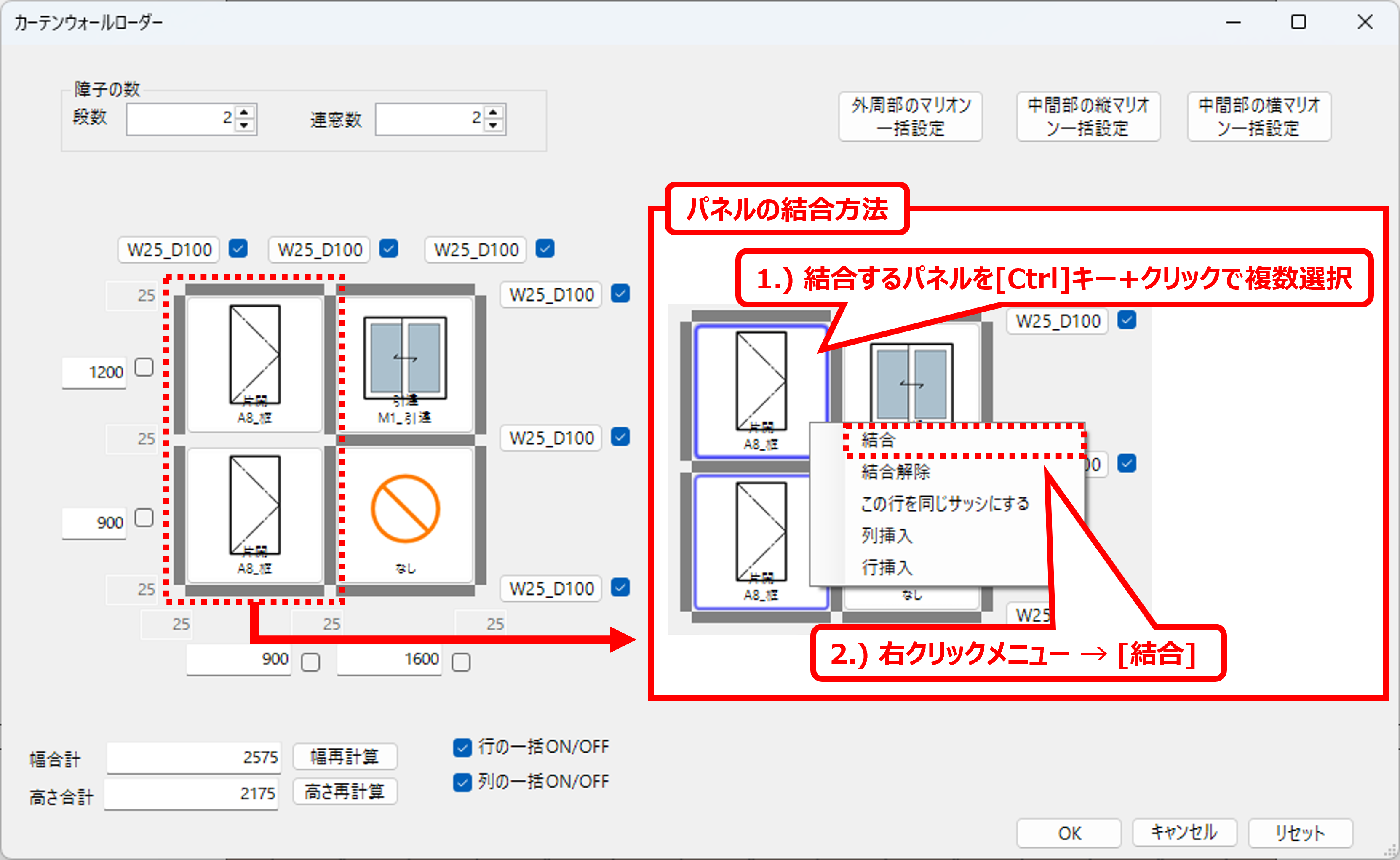

※パネルは結合が可能です。
結合するパネルを[Ctrl]キー+クリックにて複数選択し、右クリックメニュー → [結合]で結合します。
▼設定例

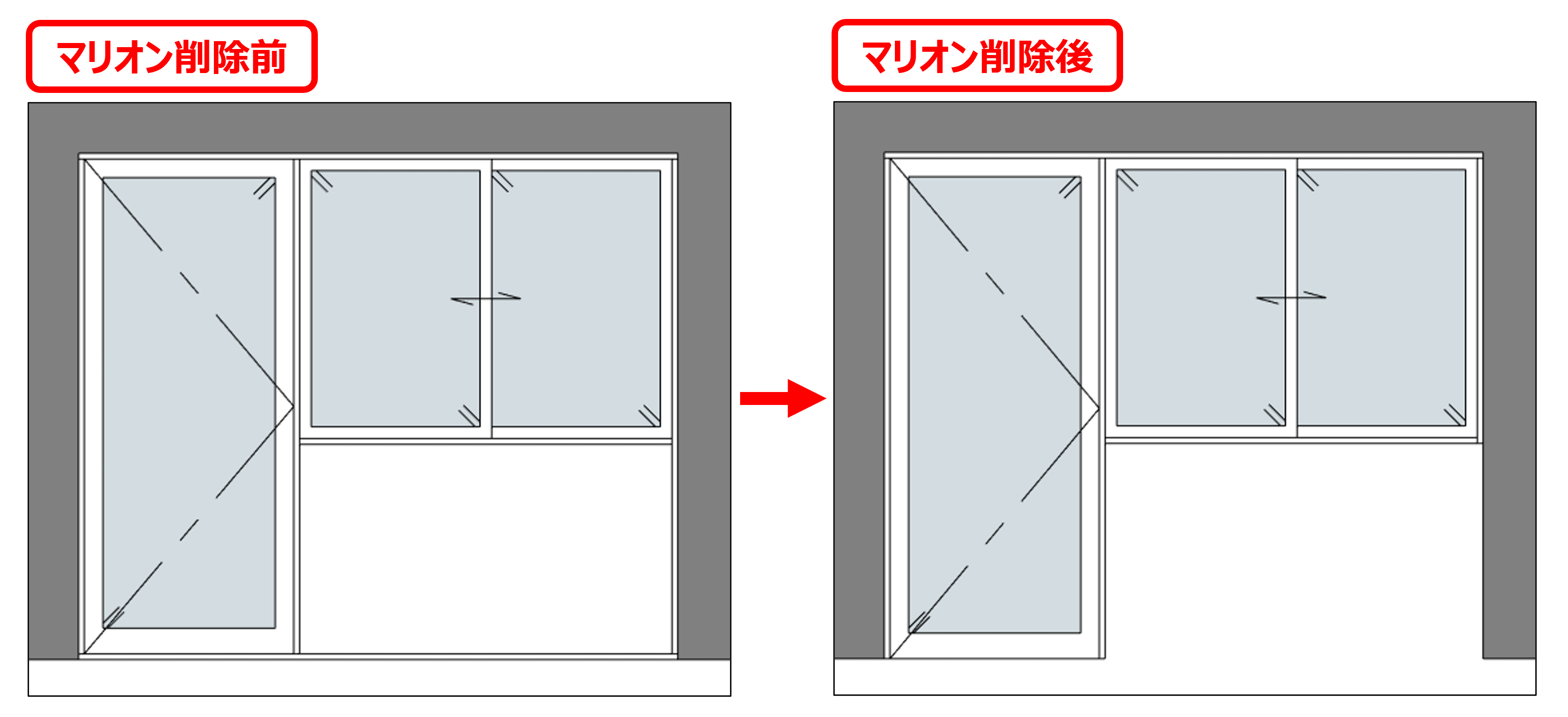

3.) 作成する連窓の枠形状となるように不要なマリオンを削除する

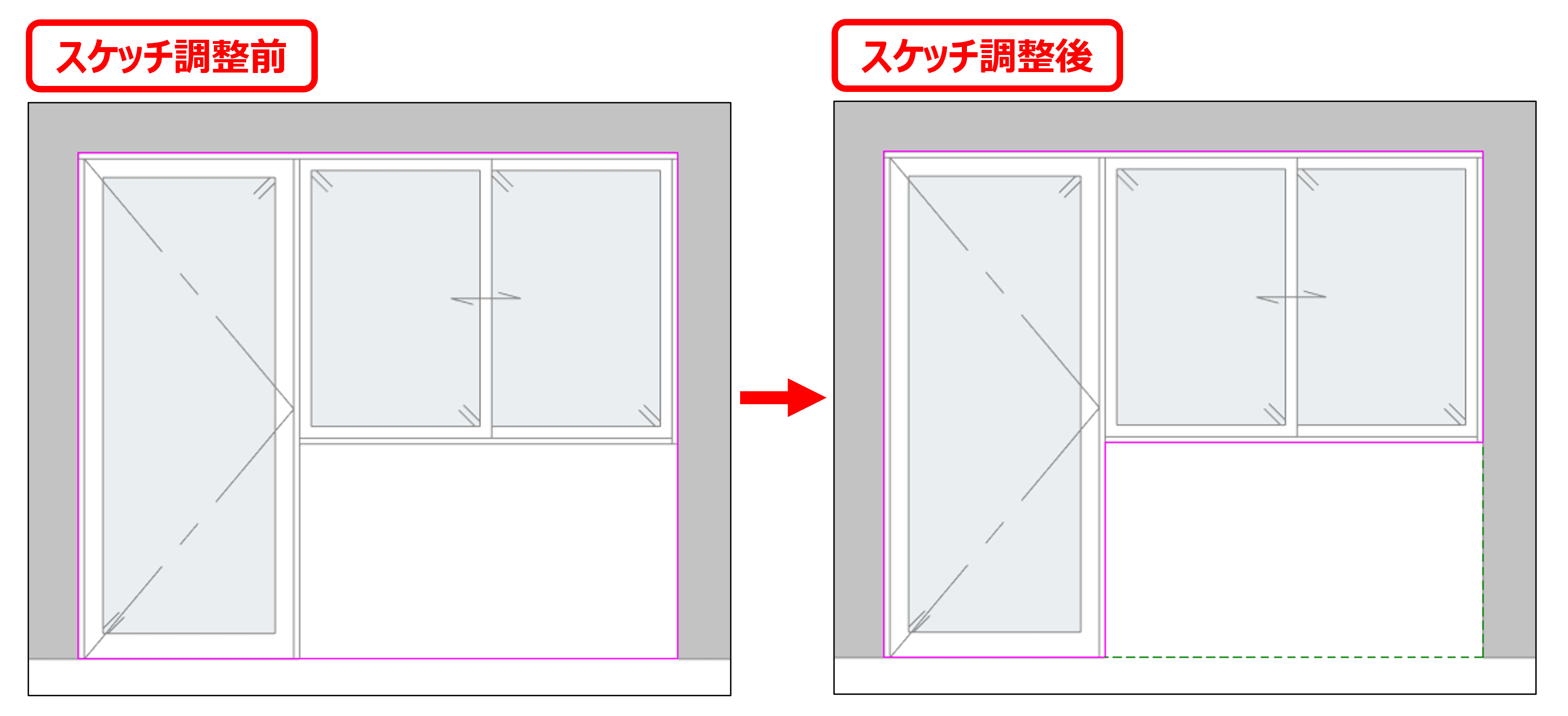

4.) カーテンウォールを選択し、[修正｜壁]タブ → [プロファイル]パネル → [プロファイルを編集]ツールにて枠形状とあわせるようにスケッチを調整する
5.) スケッチを調整後、編集モードを終了する
