＜質問＞
重ね壁に開口を配置したいのですが、建具は不要で開口のみが欲しい状況です。
どうしたらよいでしょうか。
＜解説＞
開口を配置したい箇所に建具を仮配置し、BooT.one[内壁開口]ツール実行後に仮配置した建具を削除することで、
開口の表現が可能ですので、以下の方法をお試しください。
■対応方法
1.) 開口を配置したい箇所に適当なドアファミリを仮配置する

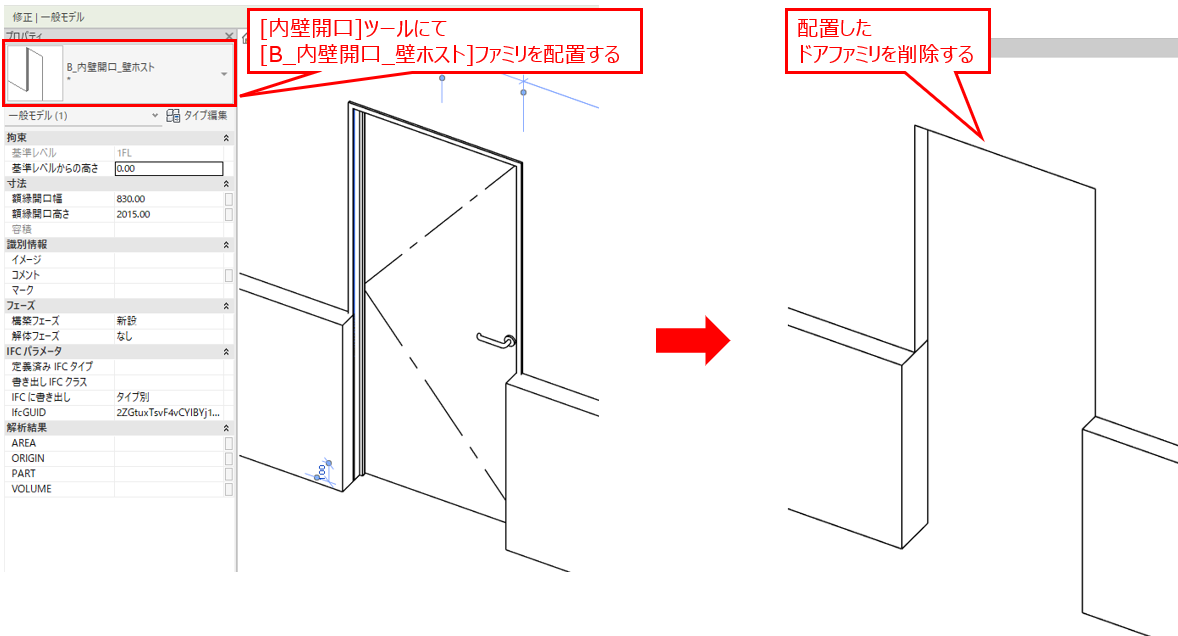

2.) 重ね壁と手順1.)で配置したドアファミリを選択し、[内壁開口]ツールを実行し、[B_内壁開口_壁ホスト]ファミリを配置する
3.) 必要に応じて、手順2.)で配置した[B_内壁開口_壁ホスト]ファミリの位置やサイズを以下のような方法で調整する
・開口の奥行の調整：[位置合わせ]ツール、ドアファミリのインスタンスパラメータ[開口_オフセット_内]の値調整
・開口幅/高さの調整：[B_内壁開口_壁ホスト]ファミリのインスタンスパラメータ[額縁開口幅][額縁開口高さ] 等
4.) 手順1.)で仮配置したドアファミリを削除する
・・・[B_内壁開口_壁ホスト]ファミリのみが残った状態となる
■補足：[内壁開口]ツールについて
[内壁開口]ツールは本来は二重壁(外壁と内壁を別要素にて配置した壁)に対しての実行を想定しているツールとなっております。
上記の対応方法につきましては、本来の仕様想定とは異なりますので、ご留意ください。
また、二重壁の外壁に対する開口については、Revit標準機能の[建築]タブ → [開口部]パネル → [壁]ツールをご使用ください。
