＜質問＞
BooT.one[窓]ツールでL字の連窓を作成できますか。
＜解説＞
BooT.one[窓]ツールでは、1つの窓ファミリでL字の連窓を作成することはできませんが、
コーナー方立を設定し、2つの窓ファミリを組み合わせることでL字の連窓を作成することは可能です。
■作成手順
＜[窓]ツールダイアログの設定＞

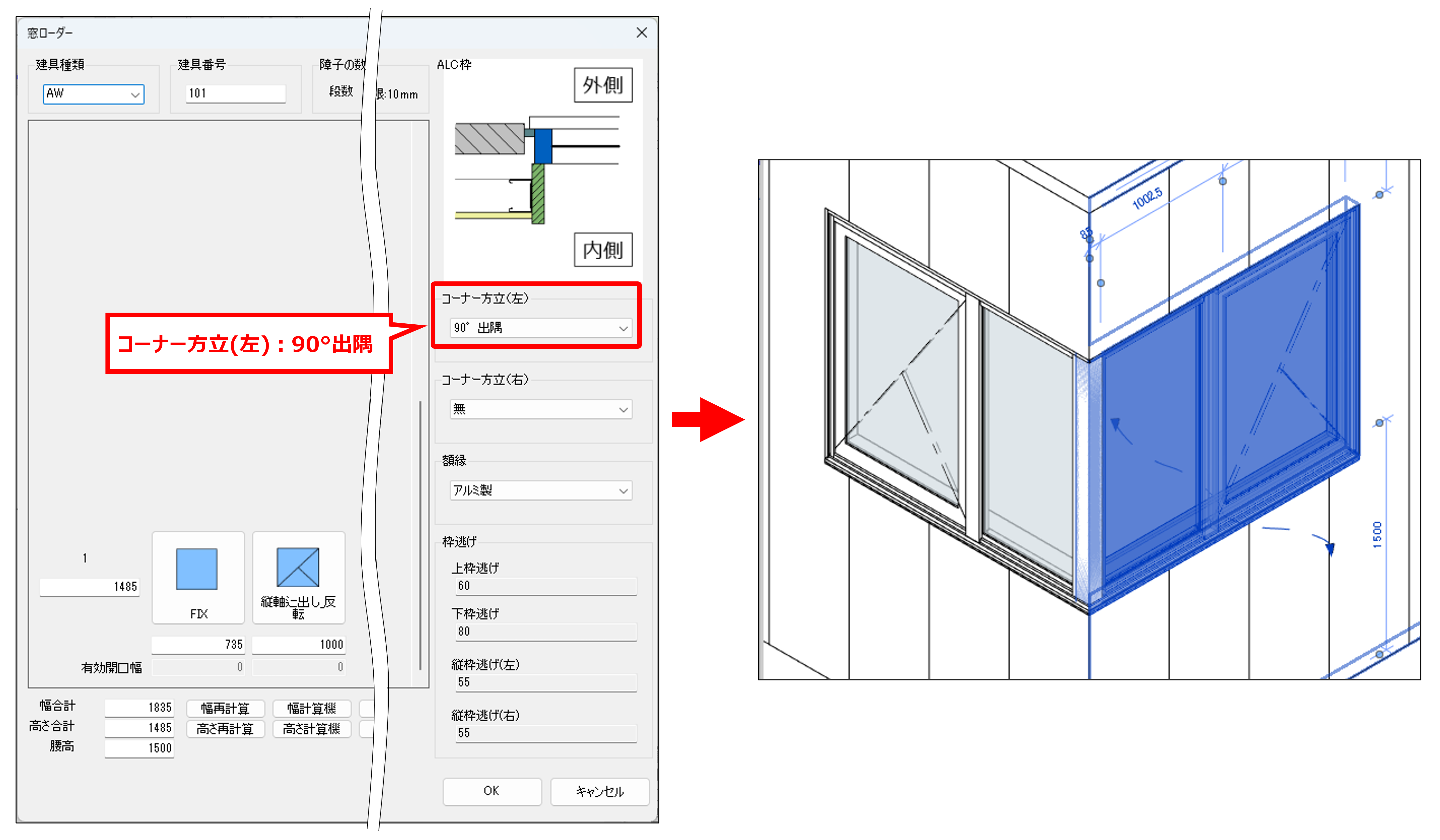

1.) [コーナー方立(左)]にて、[90°出隅]を選択し、窓ファミリを1つロードする
2.) 外側から見て右側の壁に窓ファミリを配置する

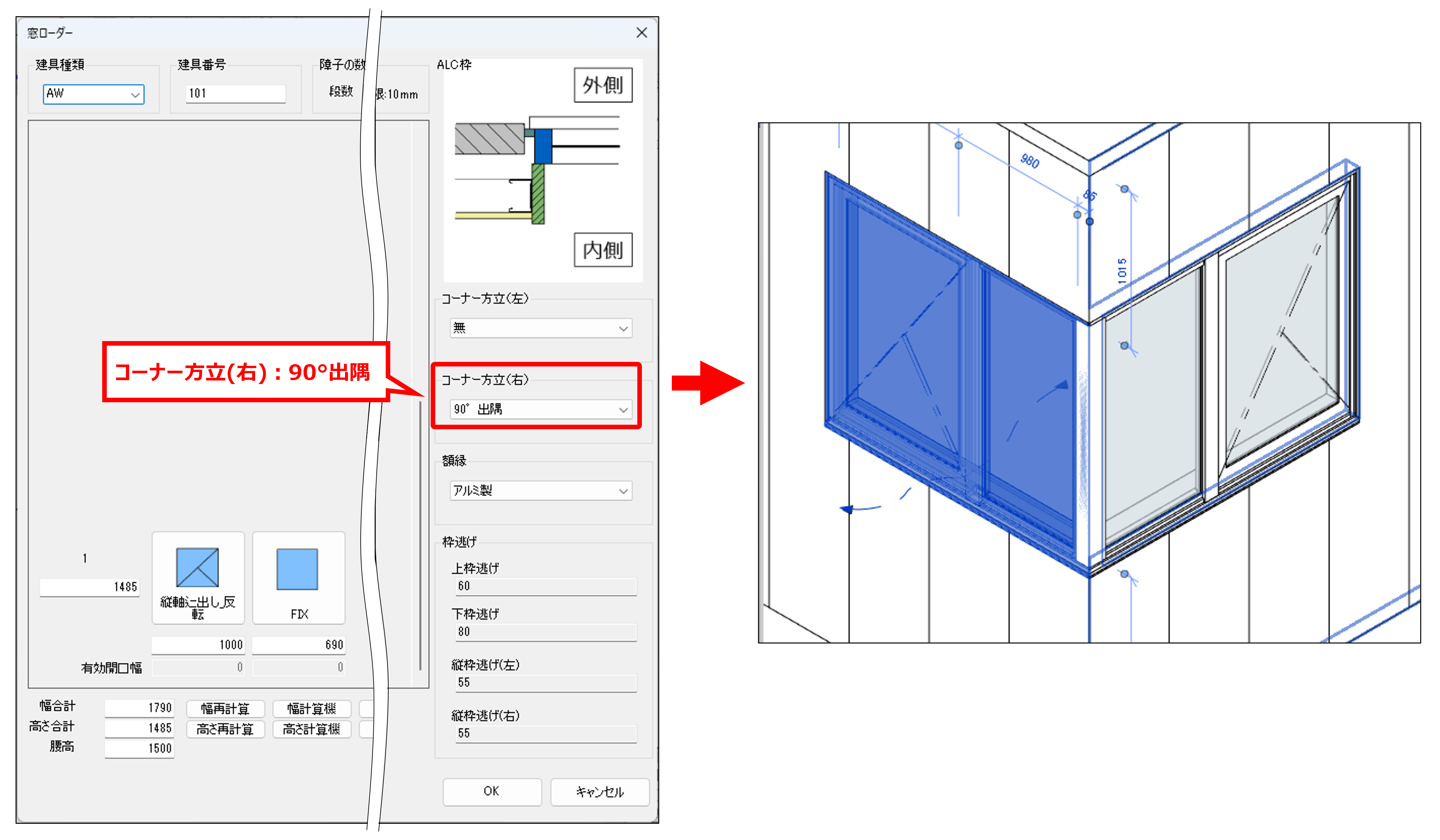

3.) [窓]ツールを再度実行し、[コーナー方立(右)]にて、[90°出隅]を選択し、窓ファミリを1つロードする
4.) 外側から見て左側の壁に窓ファミリを配置する
※コーナー方立以外のツールダイアログの設定は任意のものを設定してください。
＜コーナー部の調整＞
5.) 各窓ファミリをコーナーから少し離れた位置に配置する

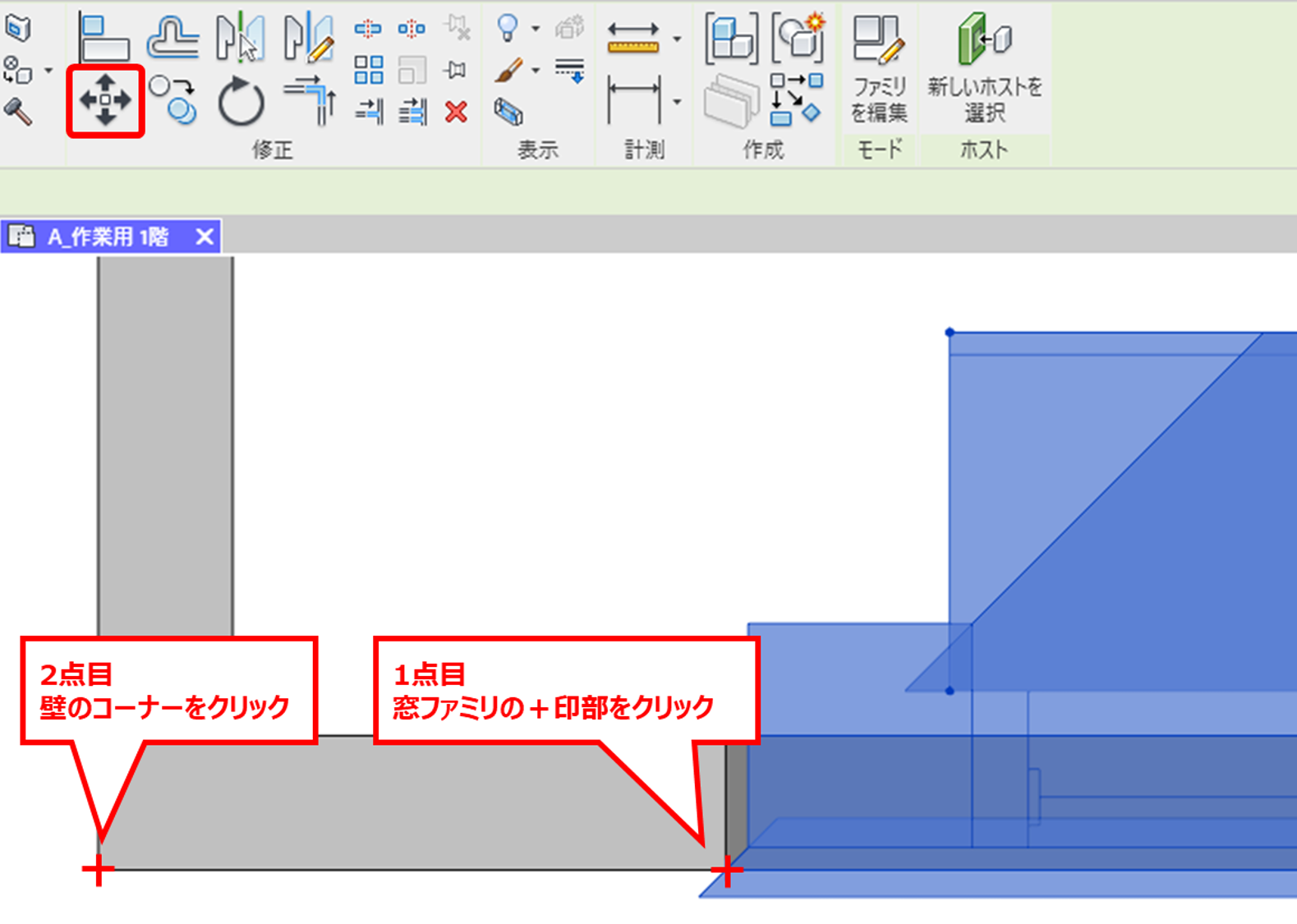

6.) 片方の窓ファミリを選択し、[修正|窓]タブ → [修正]パネル → [移動]ツールをクリックする
7.) 1点目に窓ファミリの端部の＋印、2点目に壁のコーナーをクリックする
8.) もう一方の窓ファミリを選択し、同様にコーナーへ移動する
9.) 下図のように窓ファミリのコーナーが調整される
