＜質問＞
[建具姿図]ツールの[姿図作成済をグレー表示]機能を使用しても作成済みの建具の欄がグレー表示になりません。どうしたらよいでしょうか。
＜解説＞
[姿図作成済をグレー表示]機能につきましては、下記条件を満たしていない場合はグレー表示になりませんので、下記条件を満たすよう設定のうえで実行ください。
・建具ファミリの[建具_種類][建具_番号]タイプパラメータにパラメータ値が入力されている
・建具姿図ビューのビュー範囲内に建具ファミリが収まっている
・建具姿図ビューのビュー名と建具ファミリの建具符号([建具_種類][建具_番号]タイプパラメータ)が完全一致している

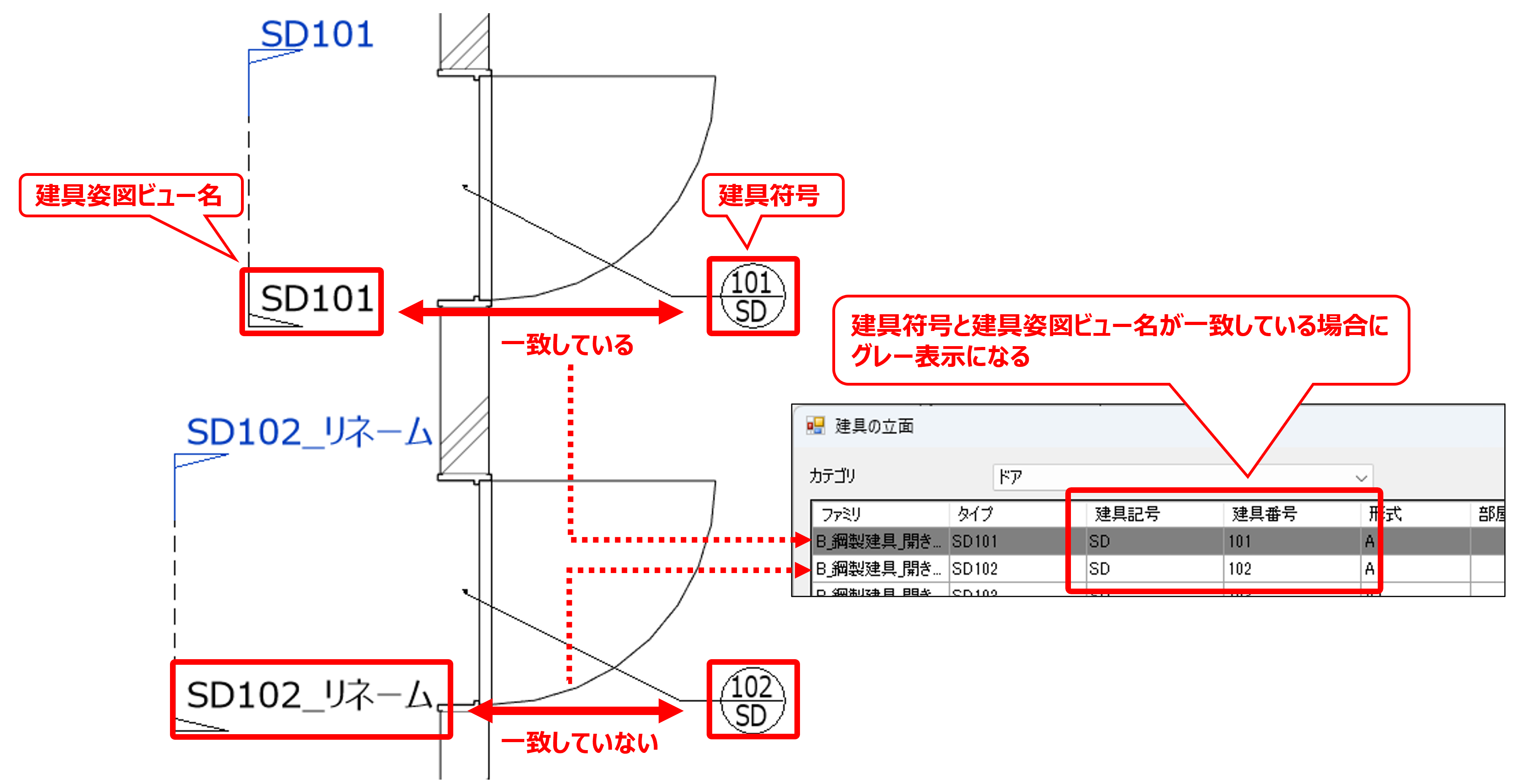

▼ビュー名と建具符号の例
