プロジェクトにロードしたファミリが平面図ビューで表示されません

＜質問＞

ファミリをプロジェクトにロードすると、特定の要素(コンポーネントや線分など)が平面図ビューで表示されません。どうしたらよいですか。

＜解説＞

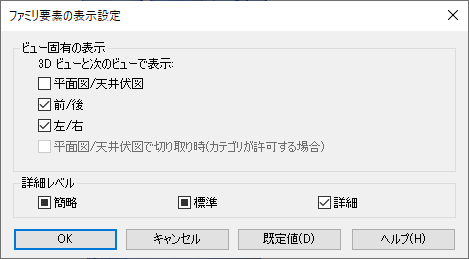

該当ファミリのファミリ編集画面を開き、特定の要素を選択後に[プロパティ] → [表示/グラフィックスの上書き] の[ファミリ要素の表示設定]ダイアログの設定状況をご確認ください。

■ビュー固有の表示

[ビュー固有の表示]はビューの向き毎にファミリの表示/非表示を設定できます。

項目全てにチェックを入れますと、すべてのビューで表示されるようになります。

また、ファミリ内の要素ごと、ビューごと(平面、立面や断面など)に異なる表示状態を表現することができます。

チェック有無によるビューごとの表示状態

・チェックなし：3Dビューのみに表示される

・「平面図/天井伏図」にチェック：3Dビュー＋平面ビューで表示される

・「前/後」にチェック：3Dビュー＋対象方向の立面/断面ビューで表示される

・「左/右」にチェック：3Dビュー＋対象方向の立面/断面ビューで表示される

・「平面図/天井伏図で切り取り時」にチェック：3Dビュー＋ビューの切断面と交差している場合に平面ビューで表示される

■詳細レベル

ビューの詳細レベル「簡略」「標準」「詳細」ごとに表示/非表示を設定できます。

[ファミリ要素の表示設定] ダイアログを確認の上、プロジェクト上のビューにファミリが表示されない場合、プロジェクト内のビューテンプレートの設定をご確認ください。
