＜質問＞
ドアローダーで沓摺付きのドアファミリを作成しましたが、ビュー上で沓摺が表示されません。
＜解説＞

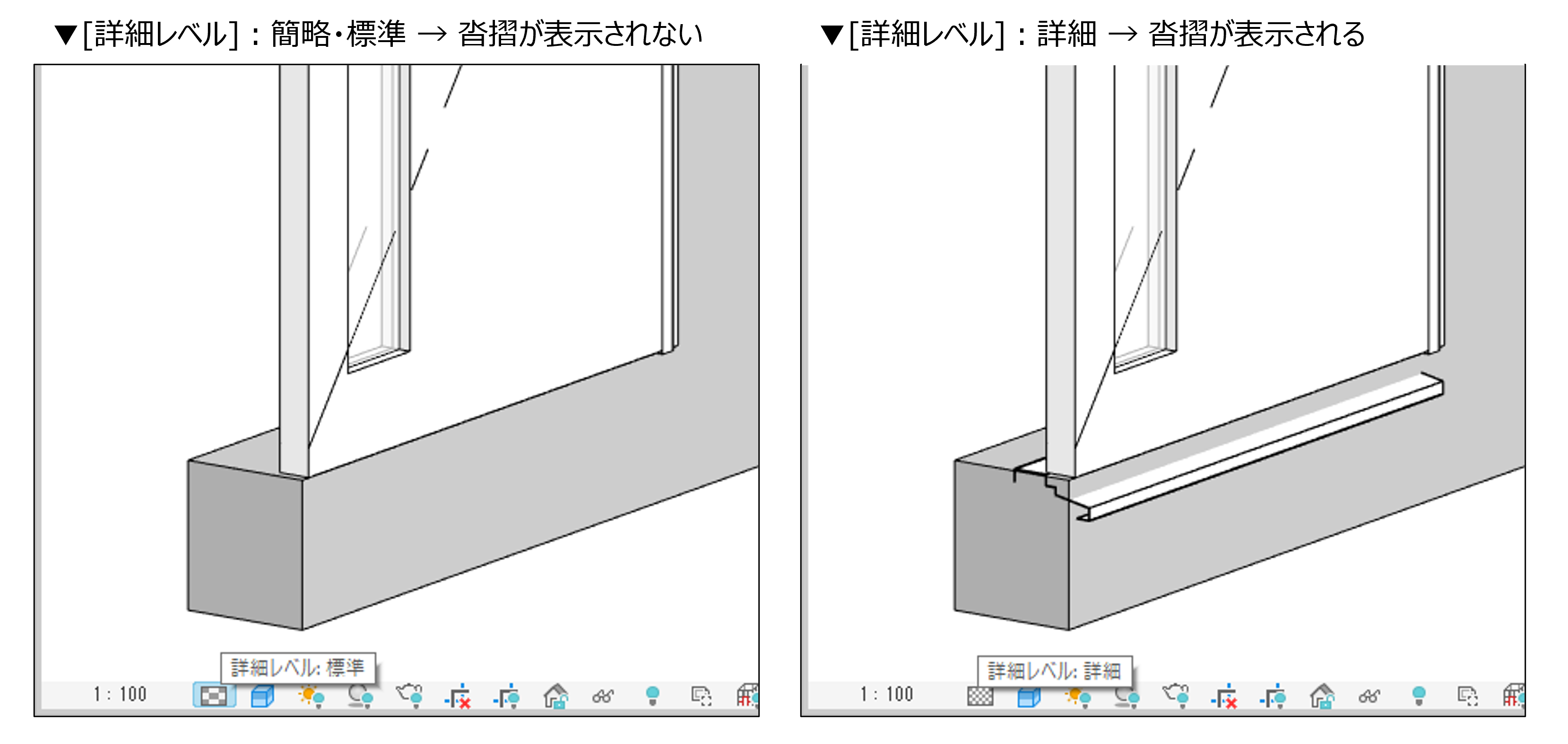

[ドア]ツールにて作成される沓摺に関しましては、ビューの[詳細レベル]が「詳細」の場合に、表示される仕様となっております。

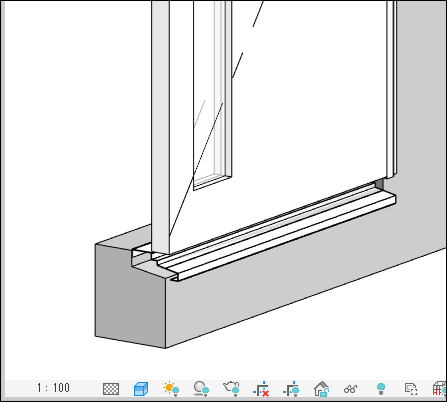

上図の様に沓摺が壁と重複している場合は、[修正]タブ → [ジオメトリ]パネル → [切り取り▼] → [ジオメトリを切り取り]ツールをクリックし、壁ファミリ、ドアファミリを順にクリックすることで、切り取りが可能でございます。
▼画像：ジオメトリ切り取り
ドアローダーで沓摺付きのドアファミリを作成しましたが、ビュー上で沓摺が表示されません。
[ドア]ツールにて作成される沓摺に関しましては、ビューの[詳細レベル]が「詳細」の場合に、表示される仕様となっております。
上図の様に沓摺が壁と重複している場合は、[修正]タブ → [ジオメトリ]パネル → [切り取り▼] → [ジオメトリを切り取り]ツールをクリックし、壁ファミリ、ドアファミリを順にクリックすることで、切り取りが可能でございます。
▼画像：ジオメトリ切り取り
