[両面壁]ツール内の項目の新規作成方法を教えてください

＜質問＞

[両面壁]ツールにて選択できる材料の新規登録の方法を教えてください。

＜解説＞

[B.建築]タブ → [マテリアル]パネル → [マテリアル編集▼] → [材料記号編集]ツールより開かれる、[B_材料記号_壁]ビューから材料の新規登録が可能です。

※[B_材料記号_壁]ビューは、BooT.oneテンプレートのプロジェクトブラウザの[ビュー] → [建築] → [設定用] → [製図ビュー]より開くことも可能です。

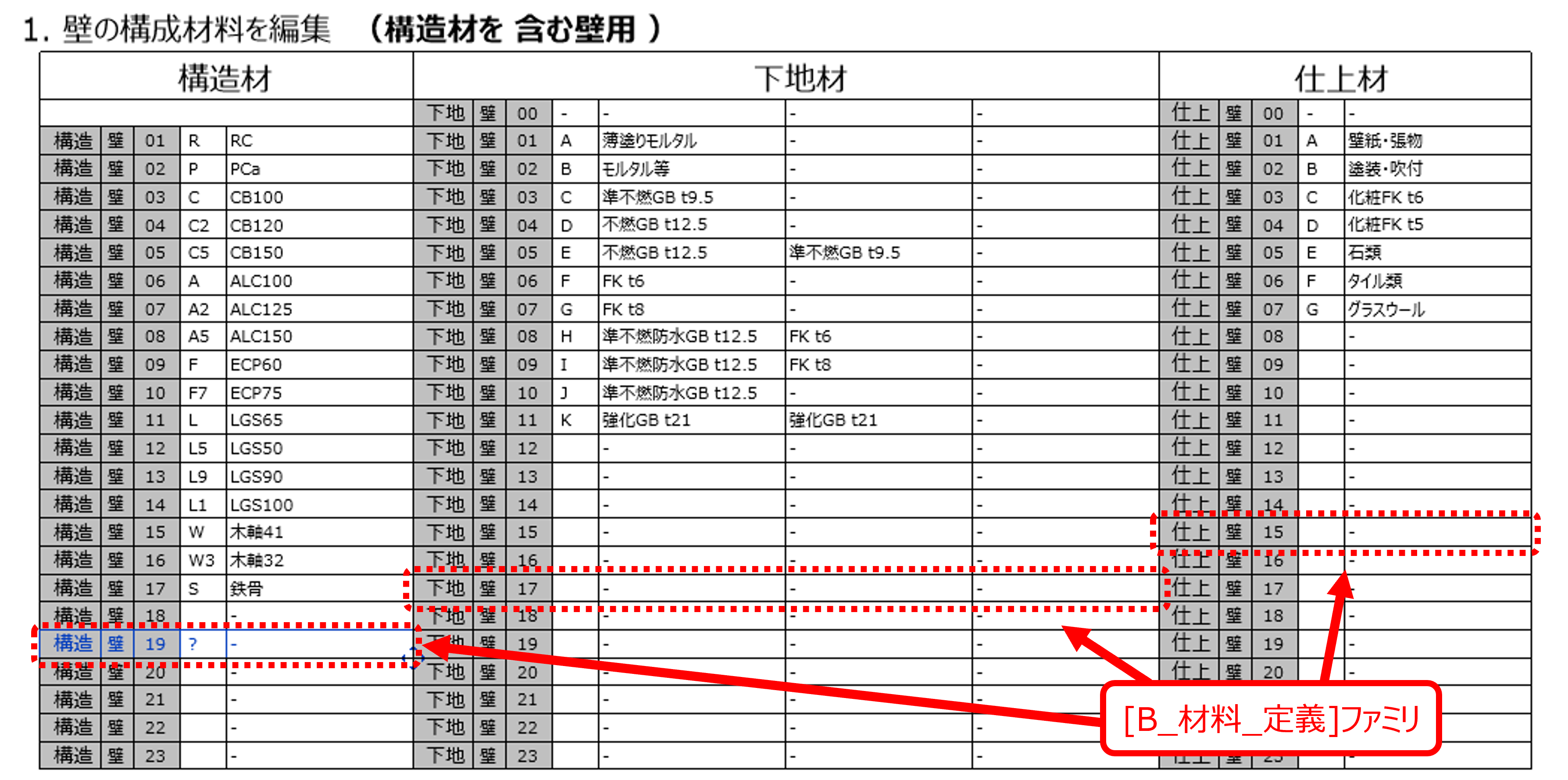

本ビューに壁の材料情報を定義するための[B_材料_定義]ファミリを準備しておりますので、下記の方法にて新規登録ください。

※同様に、床・天井につきましても、[B_材料記号_床]・[B_材料記号_天井]ビューにて材料の新規登録が可能です。

■BooT.one_ver.2.9.2以前​​​

枠内に空欄がございますので、空欄の[B_材料_定義]ファミリを選択しプロパティ内で各パラメータの値を設定していただきますと、材料の新規登録が可能です。

■BooT.one_ver3.0.0以降

上記方法以外にも、[B.建築]タブ → [マテリアル]パネル → [マテリアル編集▼] → [材料記号設定]ツールより材料の新規登録が可能です。

また、ツールアイコンにマウスオーバーしF1キーを押すとヘルプ画面へつながりますので、併せてご参照ください。
