[両面壁]ツールの性能壁に関する条件について

<質問>

性能壁を登録後、[両面壁]ツールにて性能壁を選択した際に、作成される壁ファミリの厚みが正しくないのはなぜですか。

＜解説＞

■原因

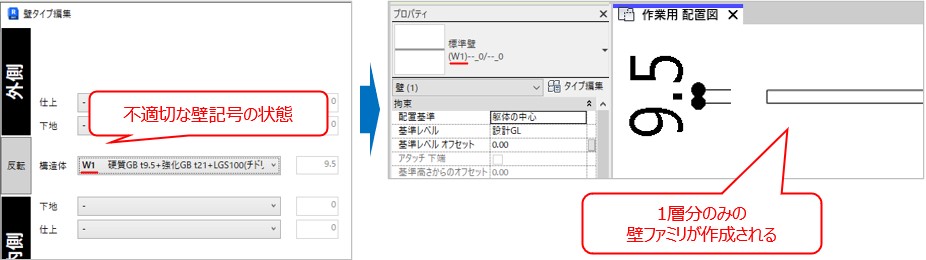

下記の条件に一致しない場合は、性能壁に設定されたマテリアル情報が読み取れず、1層分のみの壁ファミリが作成される現象が発生します。

性能壁の壁記号における名称定義条件
・壁_構造体：接頭辞に半角X,Y,Zを付けて英数字4文字以内

例. 壁記号に「Ｗ１」等が設定されている場合に発生

上記[両面壁]ツールの条件は、[両面壁]ツールのツールヘルプより確認可能です。


■対応方法
材料記号を[両面壁]ツールの運用規定である値に変更の上、[両面壁]ツールを実行ください。
