[両面壁]ツールで編集した壁の下地材が[仕上1[4]]に設定されています

＜質問＞

[両面壁]ツールで壁の編集後、壁の構成を確認すると下地材が[仕上1[4]]に設定されています。これはツールの仕様でしょうか。

＜解説＞

Revitの仕様と実務上の定義の差異から、BooT.oneでは下地材は[仕上1[4]]に設定しています。

■Revitの仕様
Revitでは、壁の[アセンブリを編集]ダイアログにて設定可能な[機能]の仕様として、[断熱層または通気層[3]]に関しましては、[下地[2]]より外側に設定される仕様となります。

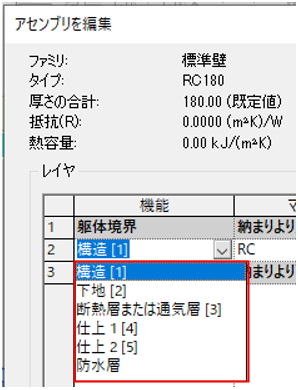

▼[アセンブリを編集]ダイアログ → [機能]の選択肢


■BooT.oneの定義・仕様
BooT.oneでは、断熱材等のレイヤは下地より内側(構造体と下地の間)にある場合が多いため、下記の様に定義を行い、ツール等の仕様を設定しています。

想定の壁構成例：RC(構造)+断熱材(断熱層)等+石膏ボード(下地)

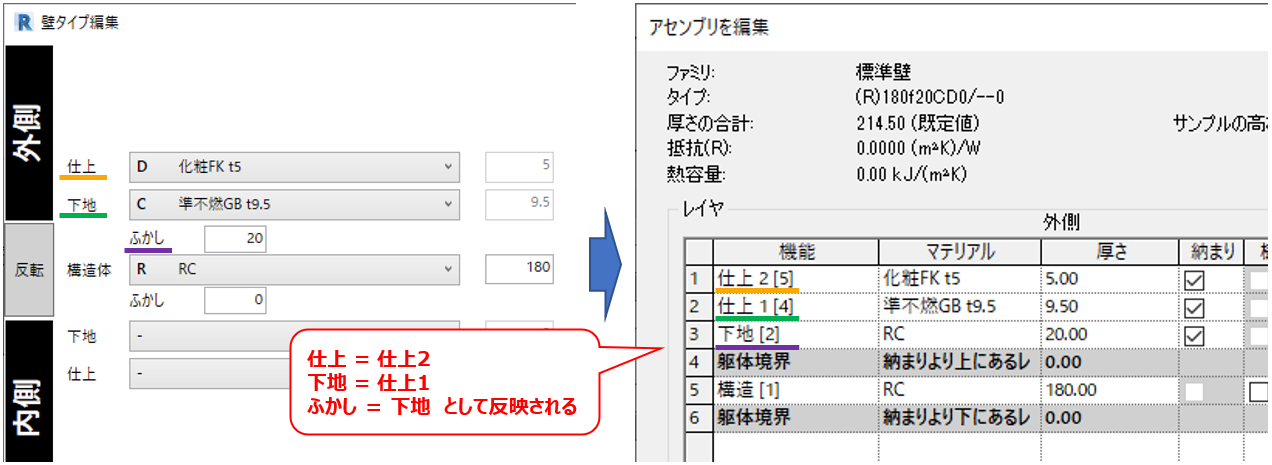

▼[両面壁]ツールでのマテリアルの反映例
・仕上：アセンブリ編集画面の[機能] → [仕上2[5]]
・下地：アセンブリ編集画面の[機能] → [仕上1[4]]
・ふかし：アセンブリ編集画面の[機能] → [下地[2]]
