[外部仕上表]ツールにて同じ材料が複数行ずつ表示されます

＜質問＞

[外部仕上表]ツールにて同じ材料が複数行ずつ表示されます。

また、登録した材料が一覧できる、集計表[A04_材料表_マテリアル_作業用]にてパラメータ編集ができません。 原因と解消方法を教えてください。

＜解説＞

本現象は、プロジェクトデータ内に[B_材料表]ファミリが複数個存在している場合に発生いたします。

BooT.oneでは[材料登録]/[外部仕上表]ツールにて登録したマテリアルデータは[B_材料表]ファミリに登録される仕組みになっております。

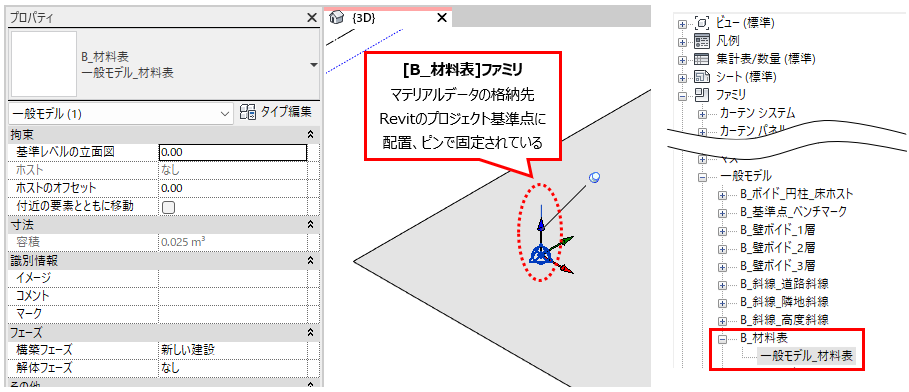

▼BooT.oneテンプレートでの[B_材料表]ファミリの確認方法

何らかのタイミングで[B_材料表]ファミリがコピーされたため、読み込むファミリが複数となり、同一マテリアルが複数行に表示されていたと推察されます。

また、上記の状況になりますと[A04_材料表_マテリアル_作業用]の集計表上でのパラメータ編集も不可能となります。

本現象は重複している[B_材料表]ファミリを削除していただくと解消されます。

ユーザー様にてご確認の上、重複している[B_材料表]ファミリの削除をお願いいたします。​

下記に[B_材料表]ファミリを選択しやすくする方法を記載いたします。

■手順
1.) 任意の3Dビューにて一般モデルカテゴリの表示がオンになった状態にする
　 ※ファミリがどこに配置されているかを把握するために、3Dビューでの作業を推奨いたします。作業終了後は3Dビューの設定を元に戻していただいて構いません。

2.) [プロジェクトブラウザ] → [ファミリ] → [一般モデル] → [B_材料表]をタイプ名まで展開する

3.) タイプ名[一般モデル_材料表]を右クリックし、[すべてのインスタンスを選択​] → [ビューに表示]をクリック

4.) ビューコントロールバー → [一時的な非表示/選択表示] → [要素を選択表示]モードにし、[B_材料表]ファミリのみが表示された状態にする​

5.) 不要な[B_材料表]ファミリを削除する

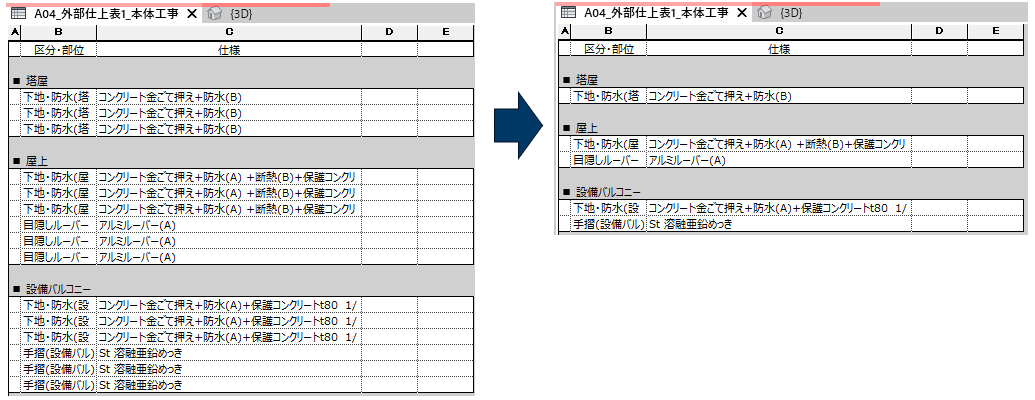

6.) 同一マテリアルの複数行表示が解消される
